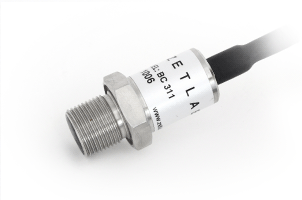

Гидрофон ВС 311-М
ОПИСАНИЕ:
-
обратимый гидрофон без встроенного усилителя;
-
используется в качестве приемника и излучателя;
-
исследование слабых сигналов на низких частотах;
-
исследование кавитации и распространения звука на высоких
частотах.
ВС 311 -
прочные сферические малогабаритные гидрофоны для
абсолютных измерений распространяющегося в воде
звука. Гидрофон имеет первоклассные
характеристики во всех геометрических
направлениях. Обладает всенаправленными
характеристиками в угловом диапазоне шириной
270° в плоскости х-z и 360° в плоскости х-у.
Гидрофон резной ВС
311 используется
для измерений путем врезки в стенку герметичного
сосуда или трубы
ОСОБЕННОСТИ
Датчик является
пьезоэлектрическим преобразователем с чувствительным элементом,
изготовленным из керамических пьезоэлектрических материалов.
Чувствительный элемент и его
внутренняя опорная конструкция прочно закреплены в
звукопроницаемом колпаке из синтетического хлоропренового
каучука.
Опорный корпус изготовлен из
медно-никелевого сплава (70-30), отличающегося высокой
коррозийной устойчивостью, стойкостью к влияниям неблагоприятной
окружающей среды и надежностью в морской воде.
Датчик не имеет незащищенных
металлических частей.
Гидрофоны ВС 311 обладают ровной
частотной характеристикой во всей области исследуемых частот.
Применение гидрофонов ВС 311:
измерение звука,
распространяющегося в воде;
применение в
качестве калибровочного эталона;
измерение
ультразвука в жидких средах;
исследование
процессов кавитации;
лабораторные и
заводские измерения звука в жидкой и газовой средах;
применение в
качестве излучателя звука;
измерение шума
во влажных и загрязненных средах.
| Параметр |
Ед. измерения |
Значение |
|
| Номинальная чувствительность |
мкВ/Па
|
39
|
| Частотный диапазон |
Гц
|
3…100 000
|
| Номинальная чувствительность по заряду |
пКл/Па
|
0,3
|
| Емкость датчика |
пФ
|
8000
|
| Предельное измеряемое динамическое давление |
|
-
|
| Предельное статическое давление |
МПа
|
7
|
| Сопротивление утечки (при 20°С) |
МОм
|
>2500
|
| Рабочий диапазон температур |
°С
|
-40…+120
|
| Температурный диапазон продолжительных измерений |
°С
|
-40…+80
|
| Направленность в горизонтальной плоскости (F=100
кГц) |
дБ
|
±2
|
| Направленность в вертикальной плоскости 270°
(F=100 кГц) |
дБ
|
±2
|
| Максимальная доза излучения |
рад.
|
5х107
|
| Материал корпуса |
|
медно-никелевый сплав
|
| Диаметр пьезоэлемента |
мм
|
15
|
| Размеры (длина х диаметр корпуса) |
мм
|
56x23 (с резьбой М20х1,5)
|
| Размеры (длина х диаметр корпуса) |
мм
|
64x23 (с резьбой М27х2)
|
| Размер резьбы указывайте при заказе |
|
|
| Масса (без кабеля) |
г
|
<150
|
| Длина кабеля стандартная |
м
|
2
|
| Нужную длину кабеля указывайте при заказе |
Гидрофоны ВС
311 подключаются к анализаторам
спектра ZET 017 через усилители заряда ZET 420 (при использовании в качестве
излучателя) и ZET 440 (при использовании в качестве измерителя).
СТРУКТУРНАЯ СХЕМА ПОДКЛЮЧЕНИЯ ГИДРОФОНОВ ВС 311
|
