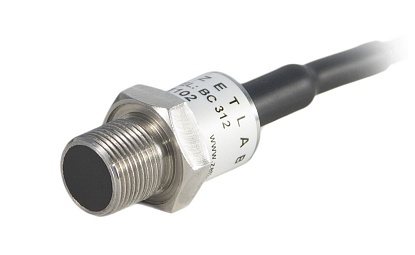

Гидрофон ВС 312-М
ОПИСАНИЕ:
-
гидрофон с двухпроводным ICP подключением;
-
экранирован и изолирован от окружающей среды;
-
мониторинг и диагностика жидкостных трубопроводных систем;
-
обследование подводной части гидроакустических сооружений.
ВС 312 являются
пьезоэлектрическими гидрофонами с чувствительным
элементом из пьезокерамики. Для увеличения
чувствительности, а также для устранения
шунтирующего действия кабеля, в гидрофонах ВС
312 используется
предварительный усилитель, который монтируется в
одном корпусе с приёмником и вместе опускаются в
воду на кабеле.
ЭЛЕКТРИЧЕСКАЯ СХЕМА ГИДРОФОНА ВС
312
ОСОБЕННОСТИ
Гидрофоны ВС 312 - гидроакустические
звукоприёмники, применяются в гидроакустике для прослушивания
подводных сигналов и шумов, для измерительных целей, а также как
составные элементы направленных приёмных гидроакустических
антенн.
Обладают ровной частотной
характеристикой во всей области исследуемых частот.
Датчик может поставляться без
встроенного усилителя, в этом случае он может использоваться в
качестве гидроакустического излучателя.
| Параметр |
Ед. измерения |
Значение |
|
| Номинальная чувствительность |
мкВ/Па
|
250
|
| Частотный диапазон |
Гц
|
20…20 000
|
| Собственная резонансная частота |
Гц
|
> 50 000
|
Собственные шумы, СКЗ
(приведенные ко входу в рабочем диапазоне
частот) |
Па
|
0,2
|
| Предельное измеряемое динамическое давление |
кПа
|
20
|
| Предельное статическое давление |
МПа
|
7
|
| Выходное сопротивление |
МОм
|
< 500
|
| Рабочий диапазон температур |
°С
|
-40…+80
|
| Питание |
|
ICP
|
| Напряжение питания |
В
|
+(18...30)
|
| Ток питания |
мА
|
3
|
| Уровень постоянного напряжения на выходе |
В
|
10...12
|
| Материал корпуса |
|
нержавеющая сталь
|
Размеры (длина х диаметр корпуса).
При заказе уточняйте размер резьбы. |
мм
|
56х23 (c резьбой М20х1,5);
64x23 (с резьбой М27х2)
|
| Масса (без кабеля) |
г
|
<170
|
| Длина кабеля стандартная |
м
|
2
|
| Длина кабеля определяется при заказе,
максимальная длина без потери качества сигнала
составляет 200 м |
|
|
| Диаметр пьезоэлемента |
мм
|
15
|
| Взрывозащищенное исполнение |
|
по заказу
|
Гидрофоны ВС
312 подключаются к анализаторам
спектра ZET 017 напрямую. Гидрофоны ВС
312 поддерживают технологию
опроса датчиков TEDS (Transducer Electronic Data Sheet - Электронные Таблицы
Данных Датчиков), что позволяет анализатору спектра автоматически определять тип
датчика и его чувствительность, в соответствии со стандартом IEEE P1451.4.

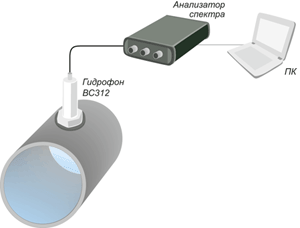

СХЕМА ИЗМЕРЕНИЙ С ИСПОЛЬЗОВАНИЕМ ВРЕЗНОГО ГИДРОФОНА ВС 312
|
