ВС 313-M Гидрофон / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ВС 313-M

Тип:
Гидрофон

ТУ:


Краткое тех. описание:


Цена ВС 313-M:
Уточняйте по телефону или через обратную связь.

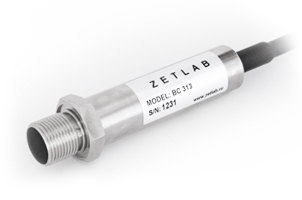

Гидрофон ВС 313-M

ВС 313-M

ОПИСАНИЕ:
  • гидрофон с балансным выходом;

  • работает в условиях сильных помех;

  • возможность работы на сверхдлинном кабеле;

  • экранирован и изолирован от окружающей среды;

  • бездемонтажная поверка;

  • диагностика состояния сверхпротяженных трубопроводов (утечки, сужение сечения);

  • мониторинг дамб, опор мостов;

Гидрофоны ВС 313 являются электроакустическими преобразователями и предназначены для решения задач гидроакустики: измерение уровня звукового давления в жидких средах, исследование процессов кавитации.

Гидрофон BC 313 использует пьезокерамический элемент как преобразователь сигнала. Встроенный усилитель позволяет передавать сигнал по длинным подводным кабелям (до 1000 м океанской глубины). Внутренние узлы гидрофонов электрически изолированы от металлического корпуса. Особое внимание уделено хорошему экранированию. Это позволяет применять гидрофоны и в воздухе, и в резервуарах с водой, где электрический потенциал воды отличается от потенциала земли, а также в случаях присутствия сильного электромагнитного поля.

Гидрофон врезной ВС 313 используется для измерений путем врезки в стенку герметичного сосуда или трубы.

УСТРОЙСТВО ГИДРОФОНА ВС 313 (СТРУКТУРНАЯ СХЕМА)



Структурная схема гидрофонов ВС 313

Маркировка

Назначение

X+

Выход неинвентирующий

X-

Выход инвентирующий

+12V

Вход питания +

-12V

Вход питания -

ACT

Электрический контроль (калибровка)

TPOW

Контроль питания

GND

Экран датчика
Общий провод питания

ОСОБЕННОСТИ Функции бездемонтажной проверки; Экранированный чувствительный элемент; Коррозиеустойчивый корпус; Малошумящий соединительный кабель.
Параметр Ед. измерения Значение
Номинальная чувствительность

мкВ/Па

500

Номинальная чувствительность по заказу

мкВ/Па

50; 5000

Частотный диапазон

Гц

20…20 000

Собственная резонансная частота, не менее

Гц

50 000

Собственные шумы, СКЗ (приведенные ко входу в частотном диапазоне от 20 до 20000 Гц)

Па

0,2

Предельное измеряемое динамическое давление

кПа

±10

Предельное измеряемое динамическое давление по заказу (при изменении чувствительности датчика)

кПа

±100; ±1

Предельное статическое давление

МПа

7

Выходное сопротивление

Ом

< 50

Рабочий диапазон температур

°С

-40…+80

Напряжение питания

В

±10...±15

Ток потребления

мА

20...30

Материал корпуса

нержавеющая сталь

Размеры, длина х диаметр корпуса
При заказе указывайте размер резьбы.

мм

64x23
(с резьбой M27x2);
56x23
(с резьбой M20x1,5)

Масса (без кабеля)

г

<150

Длина кабеля стандартная

м

2

Длина кабеля определяется при заказе, максимальная длина кабеля без потери качества сигнала составляет 1000 м
Взрывозащищенное исполнение

по заказу

Гидрофоны ВС 313 подключаются к анализаторам спектра ZET 017 через согласующее устройство ZET 430, которое обеспечивает подачу питания на гидрофон, подачу выходного сигнала с гидрофона на анализатор спектра, а также подачу тестирующих сигналов от встроенного генератора анализатора спектра для проведения бездемонтажной поверки гидрофонов.

CХЕМА ПОДКЛЮЧЕНИЕ ГИДРОФОНОВ К АНАЛИЗАТОРУ СПЕКТРА ZET 430
