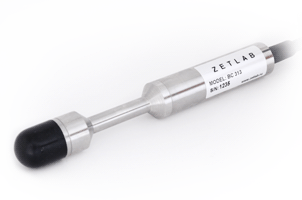

Гидрофон ВС 313-Р
ОПИСАНИЕ:
-
гидрофон с балансным выходом;
-
работает в условиях сильных помех;
-
возможность работы на сверхдлинном кабеле;
-
экранирован и изолирован от окружающей среды;
-
бездемонтажная поверка;
-
сейсмонаблюдения на шельфе моря;
-
обнаружение землетрясений в океанах.
Гидрофоны ВС
313-Р являются
электроакустическими преобразователями и
предназначены для решения задач гидроакустики:
измерение уровня звукового давления в жидких
средах, исследование процессов кавитации.
Гидрофон BC
313-Р использует
пьезокерамический элемент как преобразователь
сигнала. Встроенный усилитель позволяет
передавать сигнал по длинным подводным кабелям
(до 1000 м океанской глубины). Внутренние узлы
гидрофонов электрически изолированы от
металлического корпуса. Особое внимание уделено
хорошему экранированию. Это позволяет применять
гидрофоны и в воздухе, и в резервуарах с водой,
где электрический потенциал воды отличается от
потенциала земли, а также в случаях присутствия
сильного электромагнитного поля.
Погружной гидрофон ВС
313-Р используется
для измерения путем погружения в воду на кабеле.
УСТРОЙСТВО ГИДРОФОНА
ВС 313 (СТРУКТУРНАЯ СХЕМА)
|
Структурная схема гидрофонов ВС 313
|
|
Маркировка
|
Назначение
|
|
X+
|
Выход неинвентирующий
|
|
X-
|
Выход инвентирующий
|
|
+12V
|
Вход питания +
|
|
-12V
|
Вход питания -
|
|
ACT
|
Электрический контроль (калибровка)
|
|
TPOW
|
Контроль питания
|
|
GND
|
Экран датчика
Общий провод питания
|
|
ОСОБЕННОСТИ
Функции
бездемонтажной проверки;
Экранированный
чувствительный элемент;
Коррозиеустойчивый корпус;
Малошумящий
соединительный кабель.
| Параметр |
Ед. измерения |
Значение |
|
| Номинальная чувствительность |
мкВ/Па
|
250
|
| Номинальная чувствительность по заказу |
мкВ/Па
|
25; 2500
|
| Частотный диапазон |
Гц
|
20 000…160 000
|
| Глубина погружения |
м
|
700
|
| Собственная резонансная частота, не менее |
Гц
|
180 000
|
Собственные шумы, СКЗ
(приведенные ко входу в рабочем диапазоне
частот) |
Па
|
0,4
|
| Предельное измеряемое динамическое давление |
кПа
|
±20
|
| Предельное измеряемое динамическое давление по
заказу (при изменении чувствительности датчика) |
кПа
|
±200; ±2
|
| Предельное статическое давление |
МПа
|
7
|
| Выходное сопротивление |
Ом
|
< 50
|
| Рабочий диапазон температур |
°С
|
-40…+80
|
| Напряжение питания |
В
|
±10...±15
|
| Ток потребления |
мА
|
20...30
|
| Материал корпуса |
|
нержавеющая сталь
|
| Размеры (длина х диаметр корпуса) |
мм
|
183x23
|
| Масса (без кабеля) |
г
|
<150
|
| Длина кабеля стандартная |
м
|
2
|
| Длина кабеля определяется при заказе,
максимальная длина кабеля без потери качества
сигнала составляет 1000 м |
|
|
| Взрывозащищенное исполнение |
|
по заказу
|
Гидрофоны ВС
313-Р подключаются к анализаторам
спектра ZET 017 через согласующее устройство ZET 430, которое обеспечивает
подачу питания на гидрофон, подачу выходного сигнала с гидрофона на анализатор
спектра, а также подачу тестирующих сигналов от встроенного генератора
анализатора спектра для проведения бездемонтажной поверки гидрофонов.
