Микрофон ВС 501
ОПИСАНИЕ:
-
микрофон третьего класса точности
-
чувствительность 50 мВ/Па;
-
частотный диапазон 50 Гц - 13 кГц;

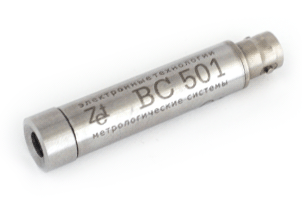

Микрофон ВС-501 -
первичный преобразователь, позволяющий
преобразовывать звуковое давление в
электрический сигнал и служащее первичным
преобразователем в цепочке звукозаписывающего
тракта. Микрофон является датчиком
относительного (дифференциального) давления в
газах.
Микрофоны третьего класса точности ВС-501 предназначены
для измерения уровней звукового давления по
санитарным и экологическим нормам.

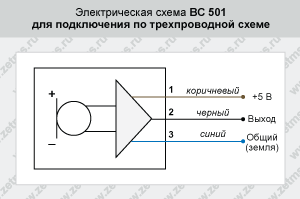

ЭЛЕКТРИЧЕСКАЯ СХЕМА МИКРОФОНА ВС-501 В ВАРИАНТЕ
ИСПОЛНЕНИЯ С ПОДКЛЮЧЕНИЕМ ПО 3-Х ПРОВОДНОМУ
КАБЕЛЮ
ОСОБЕННОСТИ
Микрофон BC-501 может быть выполнен для подключения по 3-х
проводному кабелю ("земля", "питание 5 В", "сигнал"). В этом
варианте исполнения он может быть подключен к модулям АЦП ZET
220, ZET 230 и к усилителям ZET 410 ZET 412 напрямую.
| Параметр |
Ед. измерения |
Значение |
|
| Класс точности (стандарт IEC61672) |
|
3
|
| Чувствительность |
мВ/Па
|
15
|
| Частотный диапазон |
Гц
|
50 - 13 000
|
| Погрешность измерения на номинальной частоте
1000 Гц |
дБ
|
2
|
| Соотношение сигнал/шум |
дБ
|
≥ 60
|
| Выходное сопротивление |
Ом
|
< 500
|
| Напряжение питания |
В
|
18 - 30
|
| Ток питания |
мА
|
3
|
| Диаметр капсюля |
дюйм
|
1/2
|
| Материал корпуса |
|
нержавеющая сталь
|
| Кабель BNC-BNC |
м
|
2
|
| Тип разъёма |
|
BNC
|
| Масса без кабеля |
г
|
40
|
| Возможно герметичное исполнение для тяжелых
условий эксплуатации |
Микрофон BC-501 подключается
по 3-х проводному кабелю ("земля", "питание 5 В", "сигнал"). В этом варианте
исполнения он может быть подключен к модулям АЦП ZET 220, ZET 230 и к усилителям
ZET 410 ZET 412 напрямую.
Программное обеспечение ZETLab, поставляемое с анализаторами спектра и
шумомерами позволяет не только измерять общий уровень шума, но проводить
спектральный анализ сигналов с равномерной или октавной (1/1, 1/3, 1/12, 1/24)
разверткой по частоте, применять различные фильтры, снимать амплитудно-частотные
характеристики, проводить корреляционный анализ сигналов и многое другое.
|
