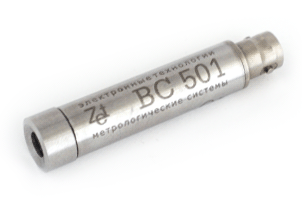

Микрофон ВС 501 (ICP)
ОПИСАНИЕ:
-
микрофон третьего класса точности
-
чувствительность 50 мВ/Па;
-
частотный диапазон 50 Гц - 13 кГц;
Микрофон ВС-501 (ICP) - первичный преобразователь, позволяющий преобразовывать
звуковое давление в электрический сигнал и служащее первичным преобразователем в
цепочке звукозаписывающего тракта.
Микрофон является датчиком относительного (дифференциального) давления в газах.
Микрофоны третьего класса точности ВС-501 (ICP) предназначены
для измерения уровней звукового давления по санитарным и экологическим нормам.
ЭЛЕКТРИЧЕСКАЯ СХЕМА МИКРОФОНА ВС-501 (ICP)
| Параметр |
Ед. измерения |
Значение |
|
| Класс точности (стандарт IEC61672) |
|
3
|
| Чувствительность |
мВ/Па
|
50
|
| Частотный диапазон |
Гц
|
50 - 13 000
|
| Погрешность измерения на номинальной частоте
1000 Гц |
дБ
|
2
|
| Соотношение сигнал/шум |
дБ
|
≥ 60
|
| Выходное сопротивление |
Ом
|
< 500
|
| Напряжение питания |
В
|
18 - 30
|
| Ток питания |
мА
|
3
|
| Материал корпуса |
|
нержавеющая сталь
|
| Диаметр капсюля |
дюйм
|
1/2
|
| Кабель BNC-BNC |
м
|
2
|
| Тип разъёма |
|
BNC
|
| Масса без кабеля |
г
|
40
|
| Возможно герметичное исполнение для тяжелых
условий эксплуатации |
Микрофоны ВС-501 (ICP) cо
встроенной электроникой напрямую подключаются к анализаторам спектра ZET 017 и
портативному шумомеру ZET 110.
Программное обеспечение ZETLab, поставляемое с анализаторами спектра и
шумомерами позволяет не только измерять общий уровень шума, но проводить
спектральный анализ сигналов с равномерной или октавной (1/1, 1/3, 1/12, 1/24)
разверткой по частоте, применять различные фильтры, снимать амплитудно-частотные
характеристики, проводить корреляционный анализ сигналов и многое другое.
|
