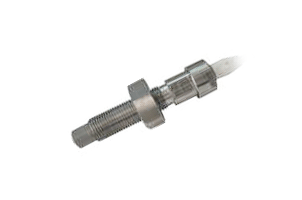

Вихретоковые пробники АЕ051
ОПИСАНИЕ:
-
входят в состав вихретоковых датчиковых систем;
-
широкий температурный диапазон;
-
соединитель: коаксиальный.
Вихретоковые пробники входят в состав
вихретоковых датчиковых систем бесконтактного
измерения вибрации, перемещения и частоты
вращения электропроводящих объектов.
Вихретоковые пробники являются чувствительным
элементом интеллектуальных
вихретоковых систем бесконтактного измерения
вибрации, перемещения и частоты вращения
электропроводящих объектов.
ОСОБЕННОСТИ
Обозначение при заказе АЕaaa.bb.cc, где:
- АЕaaa - модель в соответствии с таблицей,
- bb - L1: 00 = 0 мм, 01 = 10 мм, 02 =
20 мм и т.д.
- cc - L2: 02 = 20 мм, 03 = 30 мм, 04 =
40 мм и т.д.
ГАБАРИТНЫЕ РАЗМЕРЫ С МЕТАЛЛОРУКАВОМ
| Параметр |
Ед. измерения |
Значение |
|
| Диаметр D1 |
мм
|
8
|
| Диаметр катушки |
мм
|
5
|
| Металлорукав |
|
есть
|
| Диаметр D2 |
|
М10 х 1
|
| Длина L0 |
мм
|
8
|
| Размер под ключ |
мм
|
10
|
| Длина L1 |
мм
|
0...230*
|
| Длина L2 |
мм
|
20...250
|
| Длина L3 |
м
|
5
|
| *но не более, чем (L2-20) |
|
|
| Цена определяется при заказе, в зависимости
от длины пробника |
|
|
| Данная цена указана на пробник с минимальным
диаметром катушки и длиной |
СХЕМА ПОДКЛЮЧЕНИЯ ПРОБНИКА В СОСТАВЕ ВИХРЕТОКОВОЙ ДАТЧИКОВОЙ СИСТЕМЫ
|
