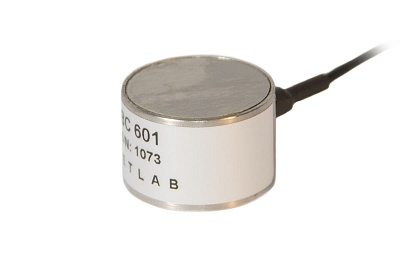

Датчик акустической эмиссии ВС 601
ОПИСАНИЕ:
Преобразователь акустической эмиссии является важнейшим элементом системы
акустико-эмиссионного неразрушающего контроля. Датчики акустической эмиссии
ВС601 преобразует акустический сигнал АЭ-процесса в электрический сигнал,
параметры которого используются для оценки источников акустической эмиссии.
Применяются при технической диагностике с использованием пассивного ультразвука.
ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ:
- Нефтегазовая и химическая
промышленность;
- Трубопрокатные и металлургические
предприятия;
- Тепловая и атомная энергетика;
- Железнодорожный транспорт;
- Подъемные сооружения;
- Мостовые конструкции;
- Авиационно-космическая техника;
- Бетонные и железобетонные
сооружения.
| Параметр |
Ед. измерения |
Значение |
|
| Тип |
|
широкополосный
|
| Усилитель |
|
без предварительного усилителя
|
| Коэффициент электроакустического преобразования |
дБ отн. 1 В/м/с
|
>45
|
| Рабочая частота |
кГц
|
300*
|
| Полоса пропускания |
кГц
|
10 - 800
|
| Электрическая ёмкость |
пФ
|
350 - 450
|
| Сопротивление изоляции |
МОм
|
>100
|
| Температурный диапазон |
°С
|
-40...+150
|
| Материал корпуса |
|
нержавеющая сталь
|
| Длина встроенного кабеля определяется при
заказе, стандартная 0,5 м) |
м
|
0,5
|
| Заземление |
|
корпус заземлен
|
| Материал контактной поверхности |
|
керамика
|
| Диаметр x высота корпуса |
мм
|
22,5x15,5
|
| Масса (без кабеля) |
г
|
17
|
| Тип соединителя (определяется при заказе) |
|
SMA (BNC)
|
| *соответствует минимальной чувствительности |
ЭЛЕКТРИЧЕСКАЯ СХЕМА ДАТЧИКА АКУСТИЧЕСКОЙ ЭМИССИИ ВС601
Общий провод электрически соединён с корпусом датчика. Для изоляции датчика от
корпуса объекта используется оксидированный алюминиевый диск.
Обычно датчик устанавливается на объект контроля с помощью специальных бандажей,
магнитных или других креплений, при этом поверхность соприкосновения с донышком
смазывается жидкой смазкой. В некоторых приложениях АЭ датчик крепится к
волноводу.
ПОДКЛЮЧЕНИЕ К АНАЛИЗАТОРУ СПЕКТРА
Подключение к анализатору спектра A19-U2 осуществляется через усилитель GT200A
или ZET 440.
ЦИФРОВОЙ ДАТЧИК АКУСТИЧЕСКОЙ ЭМИССИИ
Преобразователь акустической эмиссии в комплекте с измерительным модулем ZET
7140-E AcousticEmisson-CAN образуют цифровой датчик акустической эмиссии,
осуществляющий измерение параметров АЭ и передачу готовых данных по интерфейсу
CAN. Данные также могут передаваться по радиоканалу.
|
