Преобразователь акустической эмиссии без усилителя GT301
ОПИСАНИЕ:
Преобразователь
акустической эмиссии является важнейшим
элементом системы акустико-эмиссионного
неразрушающего контроля. Датчики акустической
эмиссии GT205 преобразует акустический сигнал
АЭ-процесса в электрический сигнал, параметры
которого используются для оценки источников
акустической эмиссии.
Применяются при технической диагностике с
использованием пассивного ультразвука.
Преобразователь
акустической эмиссии в комплекте с измерительным
модулем ZET 7140-E AcousticEmisson-CAN образуют интеллектуальный
датчик акустической эмиссии, осуществляющий
измерение параметров АЭ и передачу готовых
данных по интерфейсу CAN. Данные также могут
передаваться по радиоканалу.
ЭЛЕКТРИЧЕСКАЯ СХЕМА
ДАТЧИКА АКУСТИЧЕСКОЙ ЭМИССИИ GT301
ОСОБЕННОСТИ
- герметичная конструкция
- подключение через усилитель GT200A или ZET 440 к
анализатору спектра A19-U2.
| Параметр |
Ед. измерения |
Значение |
|
| Тип |
|
широкополосный
|
| Усилитель |
|
без предварительного усилителя
|
| Коэффициент электроакустического преобразования |
дБ отн. 1 В/м/с
|
> 55
|
| Рабочая частота |
кГц
|
220
|
| Полоса пропускания |
кГц
|
50 - 500
|
| Электрическая ёмкость |
пФ
|
150
|
| Сопротивление изоляции |
МОм
|
> 1
|
| Температурный диапазон |
°С
|
-40...+120
|
| Материал корпуса |
|
титановый сплав
|
| Длина встроенного кабеля определяется при
заказе, стандартная 0,5 м) |
м
|
0,5
|
| Масса (без кабеля) |
г
|
14
|

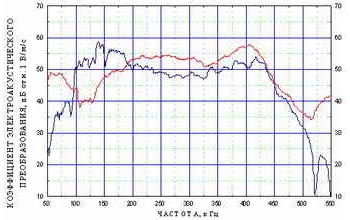

АМПЛИТУДНО-ЧАСТОТНАЯ ХАРАКТЕРИСТИКА ПРЕОБРАЗОВАТЕЛЯ
АКУСТИЧЕСКОЙ ЭМИССИИ GT301
|
