GT200 Преобразователь акустической эмиссии без усилителя / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
GT200

Тип:
Преобразователь акустической эмиссии без усилителя

ТУ:


Краткое тех. описание:


Цена GT200:
Уточняйте по телефону или через обратную связь.

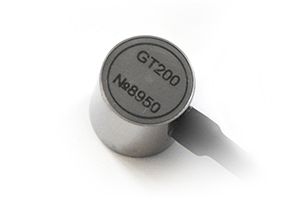

Преобразователь акустической эмиссии без усилителя GT200

GT200

ОПИСАНИЕ:
  • широкого применения;

  • резонансный;

  • непосредственное подключение к анализатору спектра;

  • герметичная конструкция.

Преобразователь акустической эмиссии является важнейшим элементом системы акустико-эмиссионного неразрушающего контроля. Датчики акустической эмиссии GT200 преобразует акустический сигнал АЭ-процесса в электрический сигнал, параметры которого используются для оценки источников акустической эмиссии.
Применяются при технической диагностике с использованием пассивного ультразвука.

Преобразователь акустической эмиссии в комплекте с измерительным модулем ZET 7140-E AcousticEmisson-CAN образуют интеллектуальный датчик акустической эмиссии, осуществляющий измерение параметров АЭ и передачу готовых данных по интерфейсу CAN. Данные также могут передаваться по радиоканалу.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДАТЧИКА АКУСТИЧЕСКОЙ ЭМИССИИ GT200


ОСОБЕННОСТИ
  • герметичная конструкция
  • подключение через усилитель GT200A или ZET 440 к анализатору спектра A19-U2.
Параметр Ед. измерения Значение
Тип

резонансный

Усилитель

без предварительного усилителя

Коэффициент электроакустического преобразования

дБ отн. 1 В/м/с

> 60

Рабочая частота

кГц

165

Полоса пропускания

кГц

130 - 200

Сопротивление изоляции

МОм

>100

Электрическая ёмкость

пФ

400 - 500

Температурный диапазон

°С

-40...+150

Материал корпуса

титановый сплав

Длина встроенного кабеля определяется при заказе, стандартная 0,5 м)

м

0,5

Масса (без кабеля)

г

15

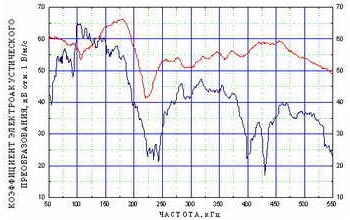

АМПЛИТУДНО-ЧАСТОТНАЯ ХАРАКТЕРИСТИКА ПРЕОБРАЗОВАТЕЛЯ АКУСТИЧЕСКОЙ ЭМИССИИ GT200
