Датчик кавитации ВС 801
ОПИСАНИЕ:
-
оценка эрозии;
-
зависимость скорости эрозии от режима работы;
-
улучшение кавитационных характеристик турбины;
-
прогнозирование эрозии;
-
оптимизация работы турбины, ГЭС;
-
отслеживание изменений, выявление инцидентов

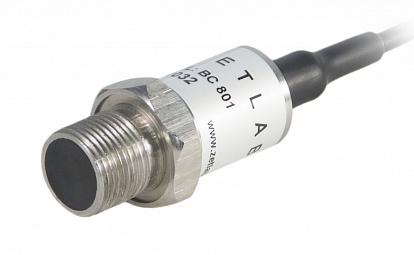

Датчик кавитации ВС801 представляет
собой первичный преобразователь с чувствительным элементом, изготовленным из
пьезокерамики, и устанавливается на исследуемом объекте.

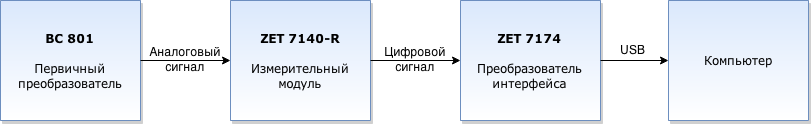

Для получения и обработки данных с датчика кавитации ВС801 применяется
измерительный модуль ZET 7140-R. Измерительный модуль осуществляет
аналого-цифровое преобразование сигнала с датчика в значения параметров
вибрации. Результаты измерений передаются по интерфейсу CAN.
Обычный мониторинг кавитации заключается в использовании датчиков кавитации ВС801 на
турбине, которые позволяют измерить кавитационный шум.
| Параметр |
Ед. измерения |
Значение |
|
| Частотный диапазон |
Гц
|
20 000 - 160 000
|
| Номинальная чувствительность |
мкВ/Па
|
10
|
| Емкость датчика |
пФ
|
2000
|
| Предельное статическое давление |
МПа
|
10
|
| Сопротивление утечки (при 20°С) |
МОм
|
>2500
|
| Рабочий диапазон температур |
°С
|
-40…+80
|
| Размеры (длина х диаметр корпуса) |
мм
|
56x23 (с резьбой M20x1,5)
|
| Масса |
г
|
<150
|
| Материал корпуса |
|
нержавеющая сталь
|
| Стандартная длина кабеля (нужная длина
определяется при заказе) |
м
|
2
|
|
