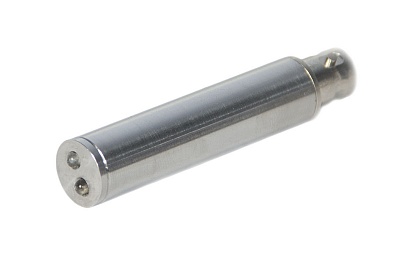

Датчик оборотов ВС 401
ОПИСАНИЕ:
Бесконтактные оптические датчики оборотов ВС
401 или тахометрические
преобразователи обеспечивают формирование импульсов, частота повторения которых
пропорциональна частоте прохождения тахометрической метки, установленной на
элементе (валу) вращающегося объекта, через область чувствительности датчика.
Применяются при проведении порядкового анализа (метод синхронного накопления), в
системах балансировки роторов, при диагностике подшипников и других
исследованиях и измерениях.
ЭЛЕКТРИЧЕСКАЯ СХЕМА ДАТЧИКОВ ОБОРОТОВ
|
Датчик оборотов
ВС 401. Электрическая схема. Вариант исполнения
- для подключения к анализатору спектра
|

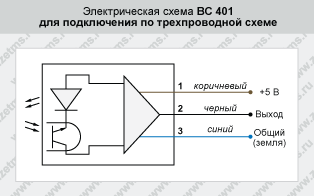

Датчик оборотов
ВС 401. Электрическая схема. Вариант исполнения
- трехпроводной
|
| Параметр |
Ед. измерения |
Значение |
|
| Чувствительность |
|
при λ=940 нм, E=1 мВт/К·мІ: 750 мВ
|
| Диапазон измерения скорости |
об/мин
|
0...20000
|
| Угол обзора |
|
±20°
|
| Расстояние до вращающегося объекта |
мм
|
от 2 до 15 мм
|
| Выходное сопротивление |
Ом
|
<500
|
| Температурный диапазон |
°С
|
-20…+70
|
| Напряжение питания |
В
|
+(18...30)
|
| Ток питания |
мА
|
3
|
| Уровень постоянного напряжения на выходе |
В
|
20
|
| Масса (без кабеля) |
г
|
30
|

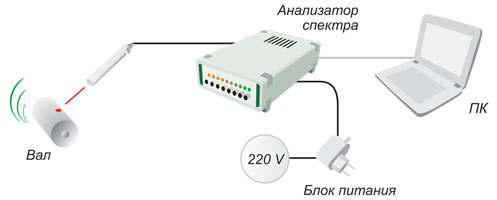

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКА ОБОРОТОВ ВС 401 К АНАЛИЗАТОРУ СПЕКТРА ZET 017
Датчик оборотов ВС 401 напрямую
подключается к анализаторам спектра ZET 017. Длина кабеля может достигать 50 м.
Программное обеспечение ZETLAB ANALIZ, поставляемое с анализаторами спектра,
позволяет проводить спектральный анализ сигналов с датчиков оборотов, определять
гармоники и субгармоники сигнала, проводить торсиографирование, измерять частоту
вращения, скорость вращения, количество оборотов, неравномерность вращения, угол
поворота (угловое перемещение) и другие параметры.
|
