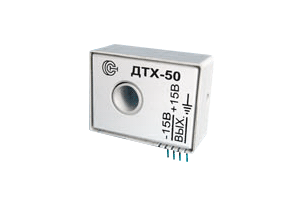

Датчик тока ДТХ-50
ОПИСАНИЕ:
-
диапазон измеряемых токов 0 - 50 А
-
гальваническая развязка
-
возможность измерения постоянных и переменных токов
-
минимальные энергопотребление и масса
-
минимальные габариты
-
магнитопровод ненасыщен
-
возможность монтажа на печатную плату
Датчики (измерительные преобразователи) ДТХ-50 предназначены
для измерения постоянных, переменных и импульсных токов без разрыва цепи.
Датчики состоят из корпуса, печатной платы, на которой закреплен кольцевой
магнитопровод с компенсационной обмоткой и электронной схемы. Составным
элементом является специальный датчик Холла, который находится в зазоре
магнитопровода и работает как "0"-индикатор.
Конструкция датчиков тока включает в себя магнитопровод с зазором и
компенсационной обмоткой, датчик Холла и электронную плату обработки сигналов.
Магниточувствительный датчик Холла закреплен в зазоре магнитопровода и соединен
с входом электронного усилителя
При протекании измеряемого тока по шине, охватываемой магнитопроводом, в
последнем наводится магнитная индукция. Датчик Холла, реагирующий на возникшее
магнитное поле, вырабатывает напряжение, пропорциональное величине наведенной
магнитной индукции. Выходной сигнал с датчика усиливается электронным усилителем
и подается в компенсационную обмотку. В результате, по обмотке течет
компенсационный ток, пропорциональный измеряемому току по величине и
соответствующий ему по форме. Возникающее при этом магнитное поле
компенсационной обмотки компенсирует магнитное поле измеряемого тока, и датчик
Холла работает как нуль-орган. При этом полоса частот, пропускаемая таким
датчиком тока, составляет от 0 Гц (постоянный ток) до 200 кГц.
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измеряемых токов |
А
|
0...50
|
| Допустимая перегрузка по измеряемому току, разы |
|
1,5
|
| Диапазон рабочих температур |
°С
|
-20...+70
|
| Основная приведенная погрешность, не более |
%
|
1
|
| Выходной сигнал при номинальном измеряемом токе* |
мА
|
25
|
| Нелинейность выходной характеристики, не более |
%
|
0,1
|
| Коэффициент передачи |
|
1:2000
|
| Полоса пропускания |
Гц
|
0 - 50000
|
| Номинальный выходной ток |
А
|
0,03
|
| Диаметр отверстия под токовую шину |
мм
|
10
|
| Источник питания |
В
|
±15 (±5%)
|
| Габаритные размеры |
мм
|
44x33x22
|
| Масса |
г
|
70
|
| *Возможно изготовление датчиков с выходом
TRUE-RMS или со стандартным токовым выходом 4/20
(0/20) мА. В этом случае они будут выполнены в
корпусе ДТХ-T |
Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и
передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET
7080-I) или CAN 2.0 (модуль ZET
7180-I). Измерительный модуль подключается к компьютеру через
преобразователь интерфейсов RS-485 ↔ USB (ZET
7070) или CAN 2.0 ↔ USB (ZET
7174)
|
