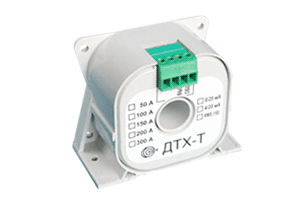

Датчик тока ДТХ-Т
ОПИСАНИЕ:
-
диапазон измеряемых токов 0 - 50 А
-
диапазон измеряемых токов 0 - 100 А
-
диапазон измеряемых токов 0 - 150 А
-
диапазон измеряемых токов 0 - 200 А
-
диапазон измеряемых токов 0 - 300 А
-
крепеж на DIN-рейку;
-
усиленный корпус - транспортный вариант.
Датчики (измерительные преобразователи)
предназначены для измерения постоянных,
переменных и импульсных токов без разрыва цепи.
Датчик состоит из корпуса, печатной платы, на
которой закреплен кольцевой магнитопровод с
компенсационной обмоткой и электронной схемы.
Составным элементом является специальный датчик
Холла, который находится в зазоре магнитопровода
и работает как "0"-индикатор. Включается в
разрыв измеряемой цепи. Может крепиться на
DIN-рейку при помощи промежуточной планки.
ОСОБЕННОСТИ
- магнитопровод не насыщен;
- усиленный корпус - транспортный вариант;
- увеличенное отверстие под токовую шину;
- минимальное энергопотребление;
- магнитопровод ненасыщен;
- возможность крепления на DIN-рейку.
Параметр |
Ед. измерения |
Значение |
|
Диапазон измеряемых токов |
А
|
0...50
|
Диапазон измеряемых токов |
А
|
0...100
|
Диапазон измеряемых токов |
А
|
0...150
|
Диапазон измеряемых токов |
А
|
0...200
|
Диапазон измеряемых токов |
А
|
0...300
|
Допустимая перегрузка по измеряемому току, разы |
|
1,5
|
Диапазон рабочих температур |
°С
|
-20...+70
|
Основная приведенная погрешность, не более |
%
|
1
|
Нелинейность выходной характеристики, не более |
%
|
0,1
|
Выходной сигнал при номинальном измеряемом токе*
для ДТХ-Т (50А, 100А) |
мА
|
25; 50
|
Выходной сигнал при номинальном измеряемом токе*
для ДТХ-Т (150А, 200А, 300А) |
мА
|
75; 50; 75
|
Полоса пропускания |
Гц
|
0 - 50000
|
Источник питания |
В
|
±15 (±5%)
|
Диаметр отверстия под токовую шину |
мм
|
14
|
Габаритные размеры |
мм
|
70х55х34
|
Масса |
г
|
100
|
* - Возможно изготовление датчиков со
стандартным токовым выходом 4/20 мА. |

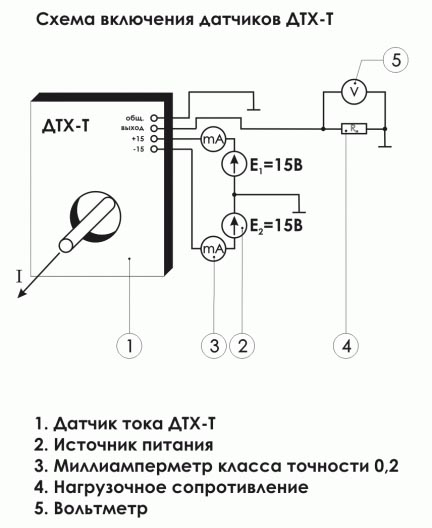

Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и
передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET
7080-I) или CAN 2.0 (модуль ZET
7180-I). Измерительный модуль подключается к компьютеру через
преобразователь интерфейсов RS-485 ↔ USB (ZET
7070) или CAN 2.0 ↔ USB (ZET
7174)
|
