- Описание
- Технические данные
Наименование:
ДТХ-300, ДТХ-500, ДТХ-750, ДТХ-1000, ДТХ-1500, ДТХ-3000
Тип:
Датчики тока
ТУ:
–
Краткое тех. описание:
–
Цена ДТХ-300, ДТХ-500...:
Уточняйте по телефону или через обратную связь.

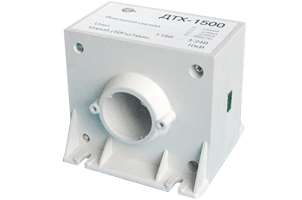

Датчики тока ДТХ-300, ДТХ-500, ДТХ-750, ДТХ-1000, ДТХ-1500, ДТХ-3000
ОПИСАНИЕ:
-
диапазон измеряемых токов 0 - 300 А;
-
диапазон измеряемых токов 0 - 500 А;
-
диапазон измеряемых токов 0 - 750 А;
-
диапазон измеряемых токов 0 - 1000 А;
-
диапазон измеряемых токов 0 - 1500 А;
-
диапазон измеряемых токов 0 - 3000 А;
-
диаметр отверстия под токовую шину: 40 мм.
Датчики (измерительные преобразователи)
предназначены для измерения постоянных,
переменных и импульсных токов без разрыва цепи.
Датчики состоят из корпуса печатной платы, на
которой закреплен кольцевой магнитопровод с
компенсационной обмоткой, и электронной схемы.
Составным элементом является специальный датчик
Холла, который находится в зазоре магнитопровода
и работает как "0" - индикатор
ОСОБЕННОСТИ
- гальваническая развязка;
- возможность измерения постоянных и переменных
токов;
- возможность измерения сигналов сложной формы;
- минимальные энергопотребление и масса;
- минимальные габариты;
- магнитопровод ненасыщен;
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измеряемых токов |
А
|
0...300
|
| Диапазон измеряемых токов |
А
|
0...500
|
| Диапазон измеряемых токов |
А
|
0...750
|
| Диапазон измеряемых токов |
А
|
0...1000
|
| Диапазон измеряемых токов |
А
|
0...1500
|
| Диапазон измеряемых токов |
А
|
0...3000
|
| Допустимая перегрузка по измеряемому току, разы |
|
1,5
|
| Диапазон рабочих температур |
°С
|
-20...+80
|
| Основная приведенная погрешность, не более |
%
|
0,7
|
| Нелинейность выходной характеристики, не более |
%
|
0,1
|
| Выходной сигнал при номинальном измеряемом токе* |
мА
|
60
|
| Полоса пропускания |
Гц
|
0 - 50000
|
| Коэффициент передачи |
|
1:5000
|
| Источник питания для ДТХ-300, ДТХ-500, ДТХ-750 |
В
|
±15 ... ±18
|
| Источник питания для ДТХ-1000, ДТХ-1500,
ДТХ-3000 |
В
|
±18 ... ±24
|
| Диаметр отверстия под токовую шину |
мм
|
40
|
| Габаритные размеры для ДТХ-300, ДТХ-500,
ДТХ-750, ДТХ-1000, ДТХ-1500 |
мм
|
120х110х106
|
| Габаритные размеры для ДТХ-3000 |
мм
|
120х110х125
|
| Масса для ДТХ-300, ДТХ-500, ДТХ-750 |
г
|
700
|
| Масса для ДТХ-1000, ДТХ-1500 |
г
|
800
|
| Масса для ДТХ-3000 |
г
|
900
|

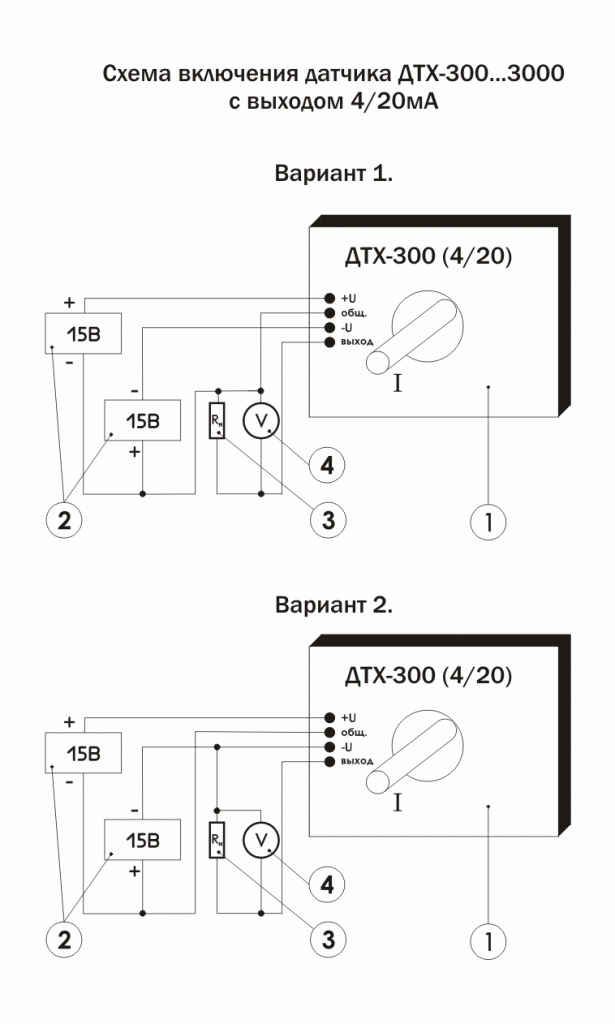

| * - - Имеется возможность комплектования
датчиков: - стандартным токовым выходом 4-20мА
(0/20мА); - выходом TRUE-RMS. |
Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и
передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET
7080-I) или CAN 2.0 (модуль ZET
7180-I). Измерительный модуль подключается к компьютеру через
преобразователь интерфейсов RS-485 ↔ USB (ZET
7070) или CAN 2.0 ↔ USB (ZET
7174)
|
