Наименование:
ДТХ-1000Ж, ДТХ-1500Ж, ДТХ-3000Ж

Тип:
Датчики тока

ТУ:


Краткое тех. описание:


Цена ДТХ-1000Ж, ДТХ-1500Ж...:
Уточняйте по телефону или через обратную связь.

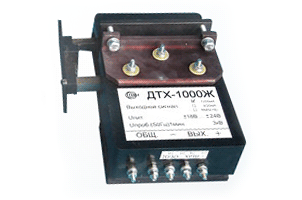

Датчики тока ДТХ-1000Ж, ДТХ-1500Ж, ДТХ-3000Ж

ДТХ-1000Ж, ДТХ-1500Ж, ДТХ-3000Ж

ОПИСАНИЕ:
  • диапазон измеряемых токов: 0 - 1000 А;

  • диапазон измеряемых токов: 0 - 1500 А;

  • диапазон измеряемых токов: 0 - 3000 А;

  • разъемный корпус;

  • прямоугольное отверстие: 10Х82 мм.

Датчики (измерительные преобразователи) являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов.

Датчики состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.

ОСОБЕННОСТИ

Датчики состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.

  • магнитопровод ненасыщен;
  • разъемный усиленный корпус;
  • отверстие под плоскую токовую шину
Параметр Ед. измерения Значение
Диапазон измеряемых токов

А

0...1000

Диапазон измеряемых токов

А

0...1500

Диапазон измеряемых токов

А

0...3000

Допустимая перегрузка по измеряемому току, разы

1,5

Диапазон рабочих температур

°С

-20...+70

Выходной сигнал при номинальном измеряемом токе*

мА

200; 300; 1000

Основная приведенная погрешность, не более

%

2,5

Коэффициент передачи для ДТХ-3000-Ж

1:3000

Коэффициент передачи

1:5000

Полоса пропускания

Гц

0 - 50000

Источник питания

В

±18 ... ±24

Диаметр отверстия под токовую шину

мм

прямоуг. отв. 10х82

Нелинейность выходной характеристики, не более

%

0,1

Масса

г

700

Габаритные размеры

мм

194х118х82

Измерительная схема выглядит следующим образом:

схема измерения с zetsensor.png

Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
