ДНХ-3000-Л Датчики напряжения / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ДНХ-3000-Л

Тип:
Датчики напряжения

ТУ:


Краткое тех. описание:


Цена ДНХ-3000-Л:
Уточняйте по телефону или через обратную связь.

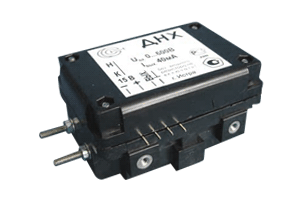

Датчики напряжения ДНХ-3000-Л

ДНХ-3000-Л

ОПИСАНИЕ:
  • Диапазон измеряемых напряжений 0...4500

Датчики измерения постоянного и переменного напряжения (преобразователи измерительные) ДНХ предназначены для измерения постоянного и переменного напряжения в диапазоне от 0 до 600 Вольт.

Измерительная схема выглядит следующим образом:

схема измерения с zetsensor.png

Датчик напряжения подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)

Параметр Ед. измерения Значение
Диапазон измеряемых напряжений

В

0...4500

Полоса пропускания

Гц

0...50

Номинальный выходной ток

мА

50

Основная приведенная погрешность, не более

%

1,5

Пробивное напряжение между измеряемой и измерительной цепями, не менее

кВ

12

Напряжение питания

В

±24 (±5%)

Габаритные размеры

мм

120х117х115

Заказать ДНХ-3000-Л Датчики напряжения
