Описание
Технические данные

Наименование:
ДН-03 DC, ДН-03 RMS

Тип:
Датчики напряжения

ТУ:
–

Краткое тех. описание:
–

Цена ДН-03 DC, ДН-03 RMS:
Уточняйте по телефону или через обратную связь.

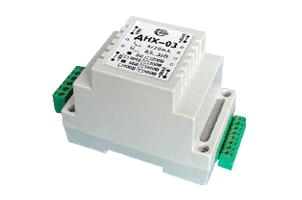

Датчики напряжения ДН-03 DC, ДН-03 RMS

ОПИСАНИЕ:

широкий температурный диапазон;
гальваническая развязка;
диапазон измеряемых напряжений: 0,1 В
преобразования постоянного, переменного и импульсного напряжения (100 мВ) в стандартный токовый сигнал 4/20 мА

Датчики (преобразователи измерительные) предназначены для преобразования напряжения постоянного, переменного и импульсных токов в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.

Преобразователь измерительный преобразует входное постоянное, импульсное напряжение положительной полярности 100мВ в стандартное (мгновенное) значение токового выхода 4/20 мА.

ОСОБЕННОСТИ

гальваническая развязка;
монтаж на DIN-рейку;
минимальные габариты;
минимальные энергопотребление и масса;
однополярное питание;
широкий диапазон питающего напряжения

Параметр	Ед. измерения	Значение

Диапазон измеряемых напряжений	В	0,1
Допустимая перегрузка по входу до	В	50
Входное сопротивление, Rвх.	Ом	20 000
Диапазон рабочих температур	°С	0(-40)...+70
Основная приведенная погрешность (для ДН-03 DC), не более	%	0,3 (для постоянного напряжения)
Основная приведенная погрешность (ДН-03 RMS), не более	%	0,5 (для 50 Гц)
Дополнительная погрешность при измерении в рабочем диапазоне температур, не более,	%	0,3
АЧХ в пределах 1%, не более	кГц	10
Начальный выходной ток при нулевом измеряемом напряжении	мА	4(+/-0,1)
Номинальный выходной ток	мА	20
Максимальный выходной ток	мА	28
Постоянная времени ДН-03 DC	с	-
Постоянная времени ДН-03 RMS	с	0,1
Пробивное напряжение вход-выход	кВ	1,3
Напряжение питания	В	8,5...36
Максимальная потребляемая мощност	мВт	600
Минимальное сопротивление нагрузки	Ом	0
Габаритные размеры	мм	95х54х65
Масса	г	150

Измерительная схема выглядит следующим образом:

Датчик напряжения подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
