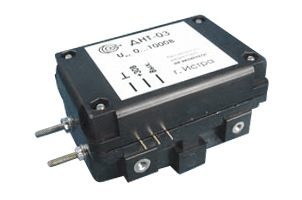

Датчик напряжения ДНТ-03
ОПИСАНИЕ:
Датчики (преобразователи измерительные) ДНТ-03 предназначены
для преобразования напряжения переменного тока в
стандартный токовый сигнал 4/20 мА.
ОСОБЕННОСТИ
- гальваническая развязка силовых цепей и цепей
контроля;
- минимальные габариты, энергопотребление и масса;
- возможность монтажа на печатную плату
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измеряемых напряжений |
В
|
0...1000
|
| Допустимая перегрузка по измеряемому напряжению,
разы |
|
1,5
|
| Входной номинальный ток, Iном |
Ом
|
1
|
| Диапазон рабочих температур |
°С
|
-10(-60*)...+80
|
| АЧХ в пределах 2%, не более |
кГц
|
20 - 5000
|
| Пробивное напряжение между измеряемой и
измерительной цепями, не менее |
кВ
|
3
|
| Нелинейность выходной характеристики, не более |
%
|
0,2
|
| Напряжение питания |
В
|
±15...±30
|
| Минимальное сопротивление нагрузки |
кОм
|
-
|
| Габаритные размеры |
мм
|
73,5х52,5х39
|
| Номинальный выходной сигнал** |
В(мА)
|
(4/20)
|
| Ток потребления по цепи питания |
мА
|
7/24
|
| Максимальное выходное напряжение |
В
|
Uпит.-2
|
| Масса |
г
|
100
|
| *возможно увеличение диапазона рабочих
температур |
|
|
| ** - возможно изготовление датчиков с другим
номиналом выходного сигнала |

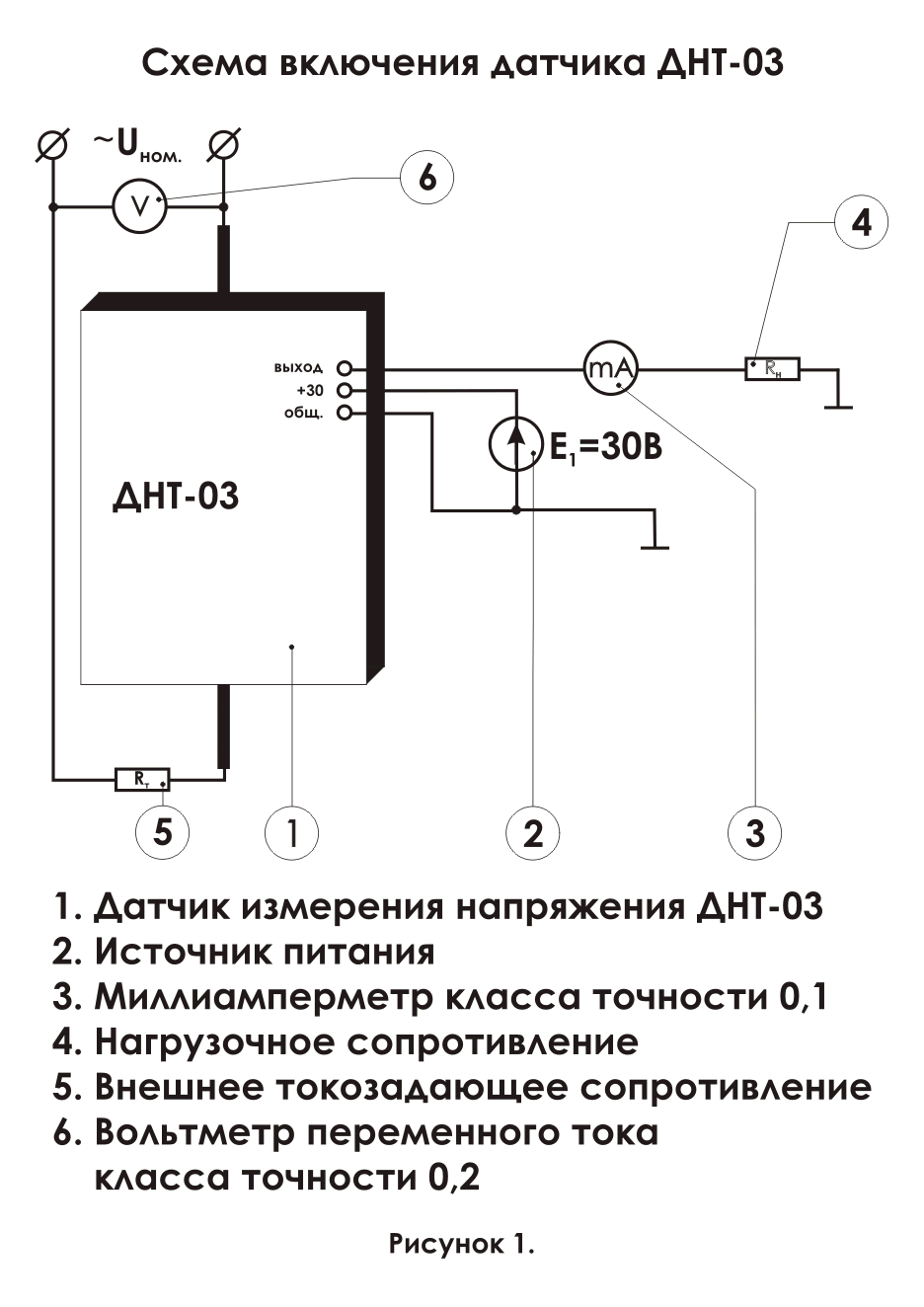

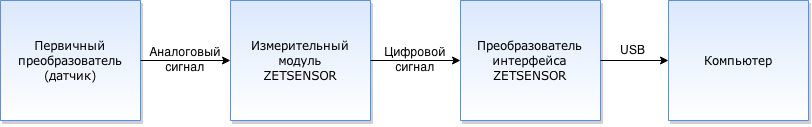

Измерительная схема выглядит следующим образом:
Датчик напряжения подключается к измерительному модулю, который обрабатывает
сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET
7080-I) или CAN 2.0 (модуль ZET
7180-I). Измерительный модуль подключается к компьютеру через
преобразователь интерфейсов RS-485 ↔ USB (ZET
7070) или CAN 2.0 ↔ USB (ZET
7174)
|
