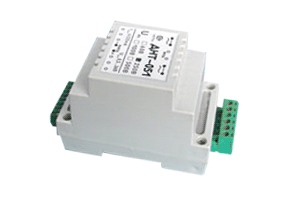

Датчик напряжения ДНТ-051
ОПИСАНИЕ:
-
для работы в однофазных цепях
-
итание преобразователей осуществляется по токовой петле 4/20 мА
-
Монтируются ДНТ на DIN-рейку
Датчики (преобразователи измерительные) ДНТ-051 предназначены
для преобразования напряжения переменного тока в
стандартный токовый сигнал 4/20 мА с
гальванической развязкой входной цепи и цепей
контроля.
ДНТ-051 предназначен
для работы в однофазных цепях. Питание
преобразователей осуществляется по токовой петле
4/20 мА. Монтируются ДНТ на DIN-рейку.
ОСОБЕННОСТИ
- гальваническая развязка силовых цепей и цепей
контроля;
- возможность монтажа на DIN-рейку;
- минимальные габариты и масса;
- питание по токовой петле
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измеряемых напряжений |
В
|
0...50
|
| Диапазон измеряемых напряжений |
В
|
0...100
|
| Диапазон измеряемых напряжений |
В
|
0...250
|
| Диапазон измеряемых напряжений |
В
|
0...500
|
| Допустимая перегрузка по измеряемому напряжению,
разы |
|
1,3
|
| Входной номинальный ток, Iном |
мА
|
1
|
| Напряжение питания |
В
|
9...36
|
| Пробивное напряжение между измеряемой и
измерительной цепями, не менее |
кВ
|
1
|
| Максимальный выходной ток |
мА
|
25
|
| Номинальный выходной ток |
мА
|
4/20
|
| Нелинейность выходной характеристики, не более |
%
|
0,3
|
| Основная погрешность измерения для частоты 50 Гц
не более |
%
|
0,5
|
| АЧХ в пределах 1%, не более |
кГц
|
0,02...10
|
| Диапазон рабочих температур |
°С
|
0(-40)...+70
|
| Габаритные размеры |
мм
|
95х54х65
|
| Масса |
г
|
210
|
Измерительная схема выглядит следующим образом:
Датчик напряжения подключается к измерительному модулю, который обрабатывает
сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET
7080-I) или CAN 2.0 (модуль ZET
7180-I). Измерительный модуль подключается к компьютеру через
преобразователь интерфейсов RS-485 ↔ USB (ZET
7070) или CAN 2.0 ↔ USB (ZET
7174)
|
