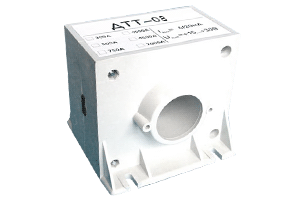

Датчик тока ДТТ-08
ОПИСАНИЕ:
Датчики (преобразователи измерительные)
предназначены для преобразования переменного
тока в постоянное напряжение.
Датчики ДТТ-08 предназначены
для измерения только переменного тока в широком
диапазоне от 0 до 2000 Ампер.
ОСОБЕННОСТИ
- гальваническая развязка;
- минимальное электропотребление;
- широкий диапазон питающего напряжения;
- однополярное питание.
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измеряемых токов |
А
|
0...300
|
| Диапазон измеряемых токов |
А
|
0...500
|
| Диапазон измеряемых токов |
А
|
0...750
|
| Диапазон измеряемых токов |
А
|
0...1000
|
| Диапазон измеряемых токов |
А
|
0...1500
|
| Диаметр отверстия под токовую шину |
мм
|
40
|
| Источник питания |
В
|
+15...+30
|
| Диапазон рабочих температур |
°С
|
- 40 … +80
|
| Полоса пропускания |
Гц
|
20-5000
|
| Основная приведенная погрешность для частоты 50
Гц, не более |
%
|
0,5
|
| Номинальный выходной сигнал |
В(мА)
|
+ 2
|
| Габаритные размеры |
мм
|
120х110х106
|
| Масса |
г
|
700
|
Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и
передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET
7080-V) или CAN 2.0 (модуль ZET
7180-V). Измерительный модуль подключается к компьютеру через
преобразователь интерфейсов RS-485 ↔ USB (ZET
7070) или CAN 2.0 ↔ USB (ZET
7174)
|
