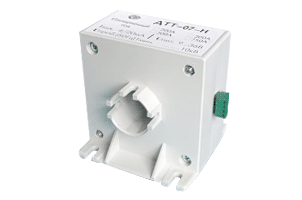

Датчики тока ДТТ-07-Н
ОПИСАНИЕ:
ДТТ-07-Н -
аналог датчика ДТТ-06-Н. Преобразует входной
сигнал в виде переменного тока в стандартный
токовый сигнал на выходе (4-20 мА). Диапазон
измерений - до 750 Ампер.
ОСОБЕННОСТИ
- гальваническая развязка;
- минимальные габариты и масса;
- однополярное питание или по токовой петле;
- минимальное электропотребление;
- широкий диапазон питающего напряжения;
- широкий частотный диапазон;
- однополярное питание или по токовой петле.
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измеряемых токов |
А
|
0...300
|
| Диапазон измеряемых токов |
А
|
0...500
|
| Диапазон измеряемых токов |
А
|
0...750
|
| Номинальный выходной сигнал |
В(мА)
|
(4/20)
|
| Основная приведенная погрешность для частоты 50
Гц, не более |
%
|
0,5
|
| Диапазон рабочих температур |
°С
|
- 40 … +80
|
| Источник питания |
В
|
+9...+36
|
| Полоса пропускания |
Гц
|
20 - 5000
|
| Диаметр отверстия под токовую шину |
мм
|
30
|
| Габаритные размеры |
мм
|
100х95х102
|
| Масса |
г
|
330
|
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и
передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET
7080-I) или CAN 2.0 (модуль ZET
7180-I). Измерительный модуль подключается к компьютеру через
преобразователь интерфейсов RS-485 ↔ USB (ZET
7070) или CAN 2.0 ↔ USB (ZET
7174)
|
