ДТТ-06-Н Датчик тока / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ДТТ-06-Н

Тип:
Датчик тока

ТУ:


Краткое тех. описание:


Цена ДТТ-06-Н:
Уточняйте по телефону или через обратную связь.

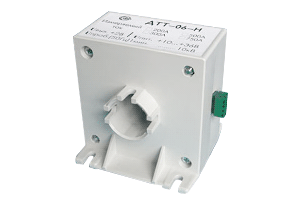

Датчик тока ДТТ-06-Н

ДТТ-06-Н (300, 500, 750А)

ОПИСАНИЕ:
  • датчик измерения переменных токов;

  • диаметр отверстия под токовую шину: 30 мм;

  • гальваническая развязка.

Датчики (измерительные преобразователи) ДТТ-06-Н

Датчик ДТТ-06-Н предназначен для измерения переменного тока в диапазоне до 750 Ампер.

ОСОБЕННОСТИ
  • гальваническая развязка;
  • минимальные габариты и масса;
  • однополярное питание или по токовой петле;
  • минимальное электропотребление;
  • широкий диапазон питающего напряжения;
  • широкий частотный диапазон;
  • однополярное питание или по токовой петле.
Параметр Ед. измерения Значение
Диапазон измеряемых токов

А

0...300

Диапазон измеряемых токов

А

0...500

Диапазон измеряемых токов

А

0...750

Номинальный выходной сигнал

В(мА)

+2

Основная приведенная погрешность для частоты 50 Гц, не более

%

0,5

Диапазон рабочих температур

°С

- 40 … +80

Источник питания

В

+10...+36

Полоса пропускания

Гц

20 - 5000

Диаметр отверстия под токовую шину

мм

30

Габаритные размеры

мм

100х95х102

Масса

г

330

Измерительная схема выглядит следующим образом:

схема измерения с zetsensor.png

Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-V) или CAN 2.0 (модуль ZET 7180-V). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
