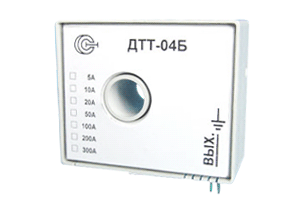

Датчики измерения переменного тока ДТТ-04Б (Номинальный ток 5, 10, 20, 50, 100, 200, 300А)
ОПИСАНИЕ:
Датчики (измерительные преобразователи) ДТТ-04Б предназначены
для измерения переменных токов без разрыва цепи
ДТТ-04Б -
аналог датчика ДТТ-04АМ, выполненный в другом
корпусе, позволяет расширить диапазон измеряемых
токов до 300 Ампер, сохраняя все преимущества
датчика ДТТ-04АМ. Преобразует измеряемый
переменный ток в выходной сигнал в виде
переменного напряжения
ОСОБЕННОСТИ
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
- минимальные габариты и масса;
- возможность монтажа на печатную
плату;
- минимальное электропотребление;
- широкий диапазон питающего
напряжения.
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измеряемых токов |
А
|
0...1
|
| Диапазон измеряемых токов |
А
|
0...5
|
| Диапазон измеряемых токов |
А
|
0...10
|
| Диапазон измеряемых токов |
А
|
0...20
|
| Диапазон измеряемых токов |
А
|
0...50
|
| Диапазон измеряемых токов |
А
|
0...100
|
| Диапазон измеряемых токов |
А
|
0...200
|
| Диапазон измеряемых токов |
А
|
0...300
|
| Номинальный выходной сигнал |
В(мА)
|
~ 2
|
| Основная приведенная погрешность для частоты 50
Гц, не более |
%
|
0,5
|
| Нелинейность выходной характеристики, не более |
%
|
0,2
|
| Полоса пропускания |
Гц
|
20-5000
|
| Допустимая перегрузка по измеряемому току, разы |
|
1,5
|
| Ток потребления |
мА
|
5
|
| Порог срабатывания |
мА
|
10...1000
|
| Диапазон рабочих температур |
°С
|
- 10(-40) … +80
|
| Диаметр отверстия под токовую шину |
мм
|
12
|
| Габаритные размеры |
мм
|
58х48х30
|
| Масса |
г
|
100
|
Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и
передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET
7080-I) или CAN 2.0 (модуль ZET
7180-I). Измерительный модуль подключается к компьютеру через
преобразователь интерфейсов RS-485 ↔ USB (ZET
7070) или CAN 2.0 ↔ USB (ZET
7174)
|
