Наименование:
ДТР-03 (500, 750, 1000А)

Тип:
Датчики для бесконтактного измерения переменных токов без разрыва цепи

ТУ:
–

Краткое тех. описание:
–

Цена ДТР-03 (500, 750...:
Уточняйте по телефону или через обратную связь.

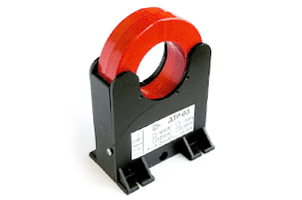

Датчики для бесконтактного измерения переменных токов без разрыва цепи ДТР-03 (500, 750, 1000А)

ОПИСАНИЕ:

разъемный датчик тока;
диаметр отверстия под токовую шину: 50 мм;
гальваническая развязка.

Разъемные датчики тока ДТР-03 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 500А до 1000А. Датчик состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

ОСОБЕННОСТИ

гальваническая развязка;
возможность монтажа на токовую шину без остановки производства.

Параметр	Ед. измерения	Значение

Диапазон измеряемых токов	А	0...500
Диапазон измеряемых токов	А	0...750
Диапазон измеряемых токов	А	0...1000
Напряжение питания	В	15...30
Номинальный выходной сигнал	В(мА)	(4/20)
Диаметр отверстия под токовую шину	мм	50
Габаритные размеры	мм	65х109х143,5
Масса	г	500
