Описание
Технические данные

Наименование:
ДТР-01

Тип:
Датчик тока

ТУ:
–

Краткое тех. описание:
–

Цена ДТР-01:
Уточняйте по телефону или через обратную связь.

Датчик тока ДТР-01

ДТР-01 (номинальный ток 5, 10, 20, 50, 100, 150, 200, 300А)

ОПИСАНИЕ:

разъемный датчик тока;
диаметр отверстия под токовую шину: прямоугольное 20Х20 мм;
гальваническая развязка.

Разъемные датчики тока ДТР-01 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 5А до 300А.

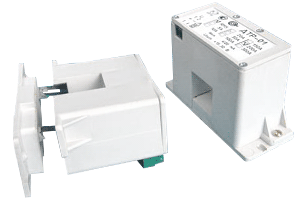

Датчик состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

Датчик может крепиться на DIN-рейку при помощи промежуточной планки.

ОСОБЕННОСТИ

гальваническая развязка;
минимальные электропотребление и масса;
возможность монтажа на токовую шину без остановки производства;
магнитопровод ненасыщен;
возможность крепления на DIN-рейку.

Параметр	Ед. измерения	Значение

Диапазон измеряемых токов	А	0...5
Диапазон измеряемых токов	А	0...10
Диапазон измеряемых токов	А	0...20
Диапазон измеряемых токов	А	0...50
Диапазон измеряемых токов	А	0...100
Диапазон измеряемых токов	А	0...150
Диапазон измеряемых токов	А	0...200
Диапазон измеряемых токов	А	0...300
Допустимая перегрузка по измеряемому току, разы	А	1,5
Выходной сигнал при номинальном измеряемом токе	мА	4/20
Нелинейность выходной характеристики, не более	%	0,1
Основная приведенная погрешность, не более	%	1,5
Диапазон рабочих температур	°С	-20 … +80
Коэффициент передачи		1:4000
Полоса пропускания	Гц	50
Источник питания	В	+8 … + 30
Диаметр отверстия под токовую шину	мм	прямоуг. отв. 20х20
Габаритные размеры	мм	85х55х35
Масса	г	130

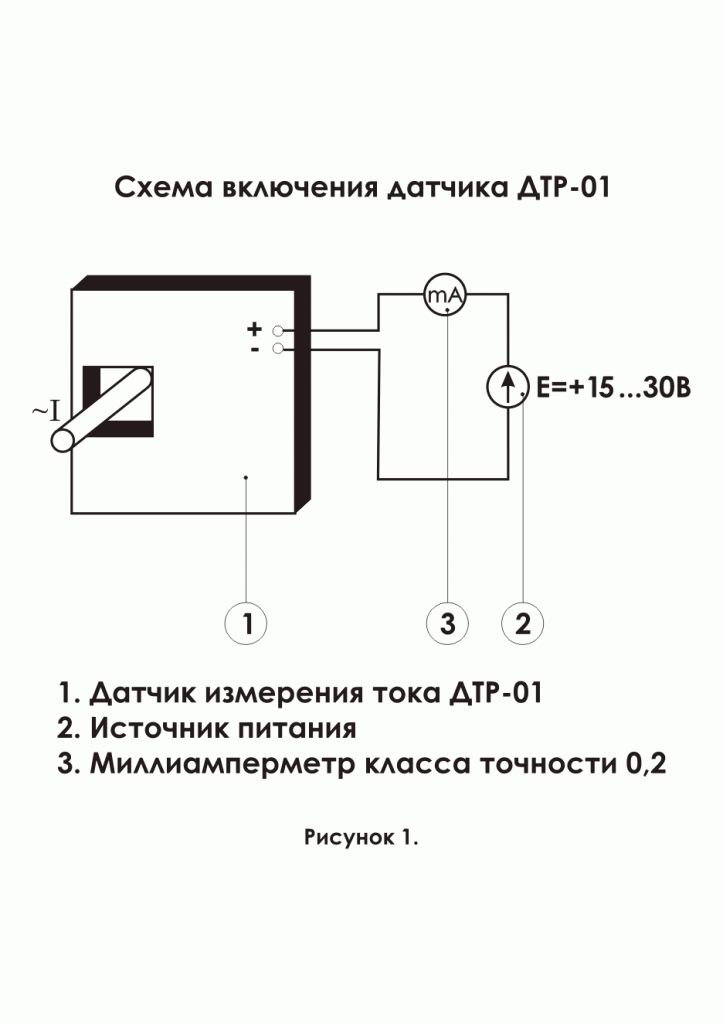

Измерительная схема выглядит следующим образом:

Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
