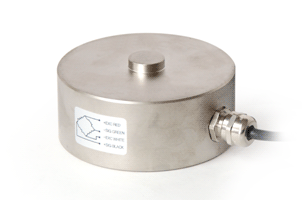

Датчики силы сжатия СМ
ОПИСАНИЕ:
-
малогабаритные тензодатчики;
-
конструкция из нержавеющей стали;
-
диапазон измерений от 50 кгс до 10 тс.
-
указывайте обозначение модели (диапазон измерений) в комментарии
к заказу
-
цена тензодатчика зависит от диапазона измерений - см. на
вкладке "доп. инфо"
Малогабаритные тензодатчики CM предназначены
для анализа сил сжатия.
Датчики силы сжатия СМ используются
в составе цифровых тензодатчиков ZET
7010 Tensometer-485 (статические измерения), ZET
7110 Tensometer-CAN (статические измерения) и ZET
7111 Tensometer-CAN (динамические измерения). Цифровые тензодатчики передают
с выхода непосредственно значение измеряемой величины, что избавляет
пользователя от необходимости настройки измерительного канала и обработки
данных. Питание датчиков СМ в
составе цифровой измерительной системы осуществляется от модуля ZETSENSOR.
ПРЕИМУЩЕСТВА ДАТЧИКОВ
- компактные размеры и малый вес;
- невысокая стоимость;
- конструкция из нержавеющей стали.
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измерений |
|
50 кгс - 10 тс
|
| Номинальный диапазон (н.д.) |
|
50, 100, 200, 500 кгс, 1, 2, 10 тс
|
| Номинальный выходной сигнал (н.с.) |
|
2 мВ/В ± 0,4 %
|
| Нелинейность (от н.с.) |
%
|
0,15
|
| Гистерезис (от н.с.) |
%
|
0,1
|
| Повторяемость (от н.с.) |
%
|
0,05
|
| Баланс нуля (от н.с.) |
%
|
± 2
|
| Температурный коэффициент для выходного сигнала
(от н.д./10°С) |
%
|
0,1
|
| Температурный дрейф баланса нуля (от н.с./10°С) |
%
|
0,05
|
| Компенсированный температурный диапазон |
°С
|
-10…+70
|
| Рабочий температурный диапазон |
°С
|
-20…+80
|
| Входное сопротивление |
Ом
|
350±50
|
| Выходное сопротивление |
Ом
|
350±2
|
| Сопротивление изоляции |
МОм
|
2000
|
| Допустимая перегрузка (от н.д.) |
%
|
150
|
| Рекомендованное питание |
В
|
10
|
| Кабель |
|
диаметр 5 мм, 4 жилы в экране, 3 м
|
| Класс защиты |
|
IP65 (5...300 кгс),
IP67 (0,5...10 тс)
|
СХЕМА ПОДКЛЮЧЕНИЯ ТЕНЗОДАТЧИКОВ
ПОДКЛЮЧЕНИЕ К ТЕНЗОМЕТРИЧЕСКОЙ СТАНЦИИ
Тензодатчики подключаются к тензостанции ZET
017‑T8 напрямую. Схема
подключения.
Программное обеспечение ZETLAB
для тензостанций позволяет управлять проведением испытаний и измерять
различные параметры сигнала. Результаты могут выводиться в численном или
графическом виде и сохраняться в файл в табличном виде.
Тензоизмерения проводятся на базе программ Генератор
сигналов (управление выходом ЦАП
для запитывания датчика),Тензометр (собственно
измерение силы по показаниям датчика), Осциллограф (непрерывное
отображение показаний тензометра). Дополнительно может проводиться обработка
сигналов (фильтрация, математические и арифметические операции и др.),
отображение в 2-х и 3-х мерном виде, построение параметрических зависимостей и
т.д.
ИСПОЛЬЗОВАНИЕ В СОСТАВЕ ЦИФРОВЫХ ТЕНЗОДАТЧИКОВ
При распределённой схеме измерений особенно удобно использовать одноканальные
измерительные модули, которые устанавливаются непосредственно в месте измерений
и передают готовые данные в цифровом виде:
- ZET 7010 - для статических
измерений, передача данных по интерфейсу RS-485
- ZET 7110 - для статических
измерений, передача данных по интерфейсу RS-485
- ZET 7111 - для динамических
измерений, передача данных по интерфейсу CAN
Тензодатчик + измерительный модуль = цифровой датчик.
Цифровые датчики могут подключаться к ПК по различным интерфейсам (USB,
Ethernet, Wi-Fi, GSM, радиоканал) или передавать данные в сторонние системы по
протоколу Modbus. Варианты подключения цифровых датчиков к КП:
1. Тензодатчик — ZET
7010 — ZET
7070 (RS-485 ↔ USB) — ПК
2. Тензодатчик — ZET
7010 — ZET
7076 (RS-485 ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
3. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7174 (CAN ↔ USB) — ПК + ZETKEY
4. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
5. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7177 (CAN → GSM) — ПК + ZETKEY
6. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7172S (CAN → радиоканал) — ZET
7172M (радиоканал → CAN) — ZET
7174 (CAN ↔ USB) — ПК + ZETKEY
7. Тензодатчик — ZET
7110 / ZET
7111 — ZET
7172S (CAN → радиоканал) — ZET
7172M (радиоканал → CAN) — ZET
7176 (CAN ↔ Ethernet/Wi-Fi) — ПК + ZETKEY
|
