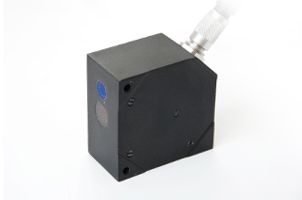

Датчик перемещения РФ603
ОПИСАНИЕ:
-
диапазон измерений от 2 до 2000 мм;
-
разрешение 0,01; 0,03; 0,04 % от измерительного диапазона;
-
класс защиты IP67
Оптические датчики перемещения используются для измерения расстояния или
перемещения бесконтактным методом.

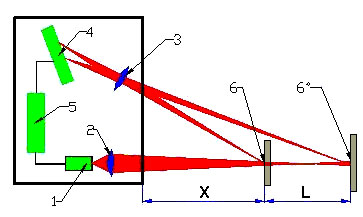

В основу работы датчика положен принцип оптической триангуляции. Излучение
полупроводникового лазера 1 фокусируется объективом 2 на объекте 6. Рассеянное
на объекте излучение объективом 3 собирается на CCD-линейке 4. Процессор
сигналов 5 рассчитывает расстояние до объекта по положению изображения светового
пятна на линейке 4.
| Параметр |
Ед. измерения |
Значение |
|
| Базовое расстояние, Х |
мм
|
10, 15, 25, 30, 35, 45, 55, 60, 65, 80, 90, 95,
105, 125, 140, 145, 150, 185, 230, 300
|
| Диапазон измерений |
мм
|
2, 5, 10, 15, 25, 30, 50, 100, 250, 500, 600,
750, 1000, 2000
|
| Линейность, % от измерительного диапазона |
|
от ± 0,1 до ± 0,3
|
| Разрешение, % от измерительного диапазона |
|
0,01; 0,03; 0,04
|
| Максимальная частота выборки |
кГц
|
2 или 5 или 8
|
| Тип лазера |
мВт
|
3 или 5, длина волны 660 нм
|
| Цифровой интерфейс |
|
RS232 (макс. 460,8 кбит/с) или RS485 (макс.
460,8 кбит/с) или RS232 и CAN (макс. 1 Мбит/с)
|
| Аналоговый интерфейс |
|
4...20мА или 0...10В
|
| Вход синхронизации |
|
2,4 - 5 В (CMOS, ТТЛ)
|
| Логический выход |
|
NPN, 100 мА max, 40 В max
|
| Напряжение питания |
В
|
5 (4,5…9) или 12 (9…18) или 24 (18…36)
|
| Потребление |
Вт
|
1,5...2
|
| Класс защиты |
|
IP67
|
| Рабочая температура |
°С
|
-10...+60
|
| Габариты |
мм
|
65 x 50 x 20, 63 x 170 x 30, 217 x 87 x 38
|
| Вес без кабеля |
г
|
100, 500, 800
|
|
