Наименование:
RM

Тип:
Датчик положения

ТУ:


Краткое тех. описание:


Цена RM:
Уточняйте по телефону или через обратную связь.

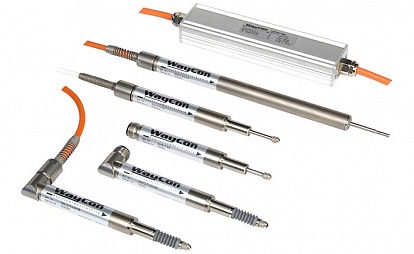

Датчик положения RM

RM

ОПИСАНИЕ:
  • Диапазоны измерений 2...200 мм.

  • Линейность до ±0.20 % от полной шкалы.

  • Степень защиты IP67, опционально IP68.

  • Обнаружение обрыва кабеля.

LVDT (дифференциальный трансформатор для измерения линейных перемещений) — индуктивные датчики, превосходно подходящие для использования в жёстких промышленных условиях, например, высокие диапазоны температуры и давления, а так же высокие ускорения и циклы измерений.

Серия RM это высокая надёжность и точность в маленьком корпусе, она разработана для использования в промышленности и в лабораторных условиях.

ТИПЫ ДАТЧИКОВ

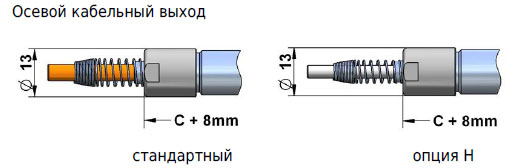

Датчик перемещения RM

Датчики с кабельным выходом имеют кабельную арматуру и пружину для защиты кабеля от перегиба.

При установке радиус изгиба не должен быть менее 3 диаметров кабеля. Стандартная длина кабеля 2 м.

Датчики с опцией H для температур до 150 °C снабжены кабелем ПТФЭ.

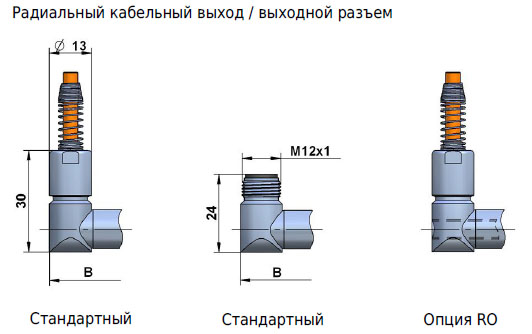

Датчик перемещения RM

У датчиков для стандартного применения задний конец корпуса закрыт.

Датчики с радиальным кабельным выходом, по запросу, могут быть снабжены сквозным отверстием (опция RO) Пожалуйста, используйте эту версию, если датчик планируется применять при воздействии сильных загрязнений. Движение штока толкателя удаляет грязь из корпуса датчика и перемещает её к задней части. Стандартная длина кабеля 2 м.

Датчик перемещения RM

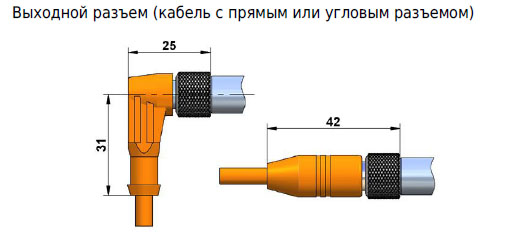

Для датчиков с разъемом кабель нужно заказывать отдельно. Вы можете выбрать кабель с прямым или угловым разъемом.

Разъем защищен от случайного отключения с помощью резьбового соединения (M12). Кабели длиной 2/5/10 м.

Соединение разъемов имеет класс защиты IP67.

Общая длина датчика с разъемом:

  • длина корпуса с разъемом M12 (см таблицу) + 20 мм (угловой разъем)
  • длина корпуса с разъемом M12 (см. таблицу) + 37 мм (прямой разъем).
Датчик перемещения RM

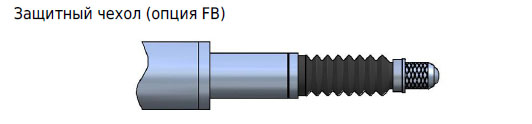

Защитный чехол доступен для датчиков с подпружиненным штоком для защиты механизма от загрязнений. замечания:

  • Диапазон измерений датчиков на 25 мм уменьшается до 20 мм!
  • Для датчиков с диапазоном 50 мм защитный чехол недоступен.
  • Рабочая температура ограничена до 0...+120 °C.
РЕГУЛИРОВКА НУЛЕВОЙ ТОЧКИ И УСИЛЕНИЯ

Пожалуйста, учтите, что нулевая точка и усиление может смещаться при больших расстояниях между датчиком и электроникой. Поэтому сначала нужно установить датчик на требуемом расстоянии от электроники и только после этого регулируйте нулевую точку и усиление.

1. Шток полностью задвинут — регулировка смещения. Переместите шток датчика к нулевой точке измерительного диапазона и установите потенциометр смещения на 4 мА/ 0 В для выходного сигнала.

2. Шток полностью выдвинут — регулировка усиления. Переместите шток датчика в конец измерительного диапазона (шток толкателя выдвинут) и установите патенциометр усиления на 20 мА / 10 В / 5 В для выходного сигнала.

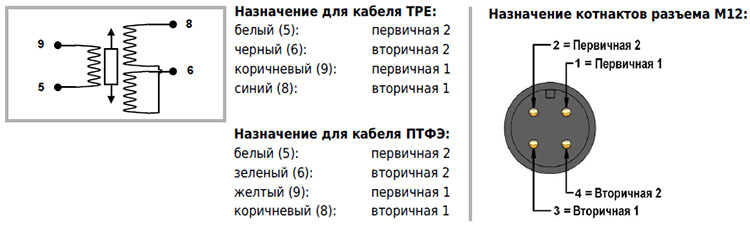

Инверсия сигнала: если требуется инвертированный выходной сигнал (20...4 мА/ 10...0 В/ 5...0 В), поменяйте местами контакты 6 и 8 (вторичная обмотка) на внешней электронике.

ВЫХОД ПЕРЕМЕННОГО ТОКА

Датчик перемещения RM

Параметр Ед. измерения Значение
Диапазон измерений

мм

0-2...200

Тип штока

Подпружиненный шток (до диапазона 0...50 мм), свободный шток, направленный/ненаправленный шток толкателя

Точность

%

±0,3

Аналоговый выход

0-10 В, ±5 В, ±10 В, 4-20 мA

Питание

24 В (12...36 В DC),
15 В (12...18 В DC)

Входной ток

мА

65

Класс защиты

IP67, опционально IP68

Рабочая температура

єС

-40...+120 (опционально до +150)
