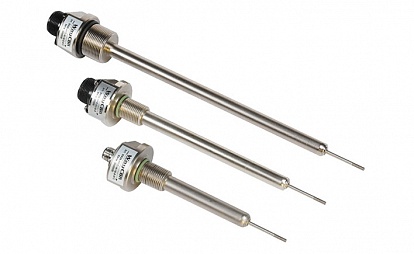

Датчик перемещения RM-HYD
ОПИСАНИЕ:

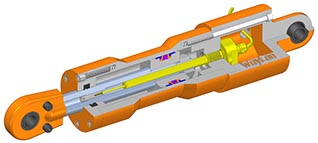

Датчики RM-HYD применяются в гидравлических цилиндрах с максимальной
устойчивостью к давлению до 400 бар. Они особенно подходят для применения в
суровых производственных условиях, где требуется высокая электромагнитная
устойчивость. На работу датчика не влияют электрические или магнитные поля.
Датчик позволяет осуществить соединение между гидравлическим цилиндром и
управляющим устройством. Доступны версии на заказ с различными диапазонами
измерений и типами фланцев.
ГАБАРИТЫ ДАТЧИКОВ RM-HYD
| Диапазон (п.ш.) |
Тип |
Длина корпуса А |
Линейность (стандартно) |
Линейность (опционально) |
| мм |
|
мм |
% |
% |
| 0...2 |
RM2-HYD |
48 |
0,30 |
0,2 |
| 0...5 |
RM5-HYD |
54 |
0,30 |
0,2 |
| 0...10 |
RM19-HYD |
64 |
0,30 |
0,2 |
| 0...25 |
RM25-HYD-M |
94 |
0,30 |
0,2 |
| 0...25 |
RM25-HYD |
137 |
0,30 |
0,2 |
| 0...50 |
RM50-HYD-M |
144 |
0,30 |
0,2 |
| 0...50 |
RM50-HYD |
207 |
0,30 |
0,2 |
| 0...100 |
RM100-HYD-M |
220 |
0,80 |
0,2 |
| 0...100 |
RM100-HYD |
244 |
0,30 |
0,2 |
| 0...120 |
RM120-HYD |
227 |
0,80 |
0,2 |
| 0...140 |
RM140-HYD |
260 |
0,80 |
0,2 |
| 0...160 |
RM160-HYD |
336 |
0,80 |
0,2 |
| 0...180 |
RM180-HYD |
300 |
0,80 |
0,2 |

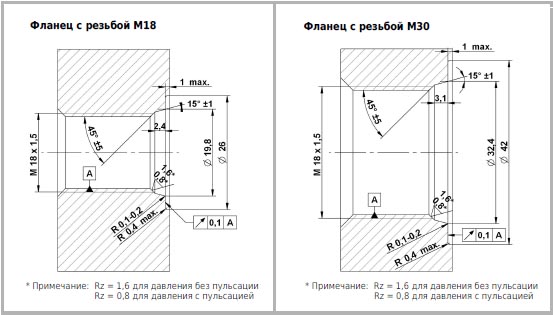

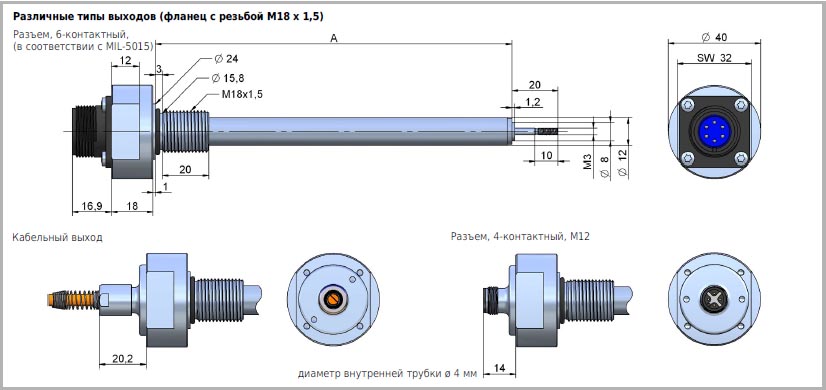

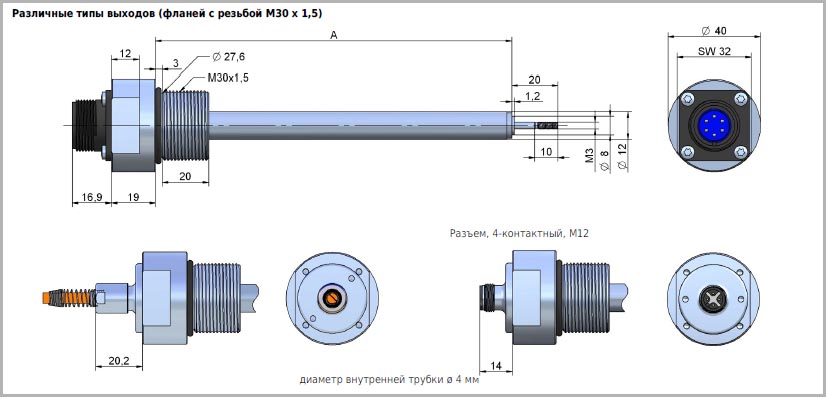

УСТАНОВОЧНЫЙ ЧЕРТЕЖ
ВЫХОД ПЕРЕМЕННОГО ТОКА
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измерений |
мм
|
0-2...200
|
| Тип штока |
|
Подпружиненный шток (до диапазона 0...50 мм),
свободный шток, направленный/ненаправленный шток
толкателя
|
| Точность |
%
|
0,2...0,8
|
| Выходной сигнал |
|
0...20 мА, 4...20 мА
(нагрузка <100 Ом)
0...5 В, ± 5 В
(нагрузка >5 кОм)
0...10 В, ± 10 В
(нагрузка >10 кОм)
|
| Класс защиты |
|
IP67
|
| Рабочая температура |
єС
|
-40...+120 (опционально до +150)
|
| Виброустойчивость DIN IEC68T2-6 |
|
10 g
|
| Устойчивость к удару DIN IEC68T2-27 |
|
200 g / 2 мс
|

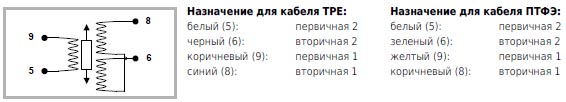

| Подключение |
|
4-х жильный кабель или разъём
|
| Кабель из ТПЭ (стандарт) |
|
∅4,5 мм, 0,14 мм2, не галогеновый,
подходит для кабельных цепей
|
| ПТФЭ (опция H) |
|
∅3,6 мм, 0,24 мм2, макс. температура
205 °C
|
| Длина кабеля стандартная |
м
|
2
|
Максимальная длина кабеля
(между датчиком и блоком электроники) |
м
|
100
|
|
