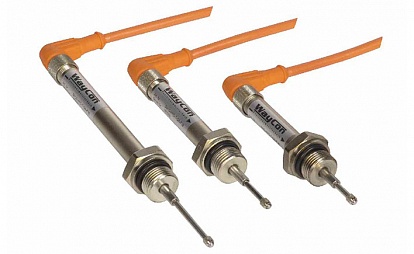

Датчик перемещения RM-HYD-F18
ОПИСАНИЕ:
-
Гидравлическая серия.
-
Диапазоны измерений 2...200 мм.
-
Линейность ±0,20% от полной шкалы.
-
Степень защиты IP67, опционально IP68.
-
Обнаружение обрыва кабеля.
-
Высокая ЭМС.

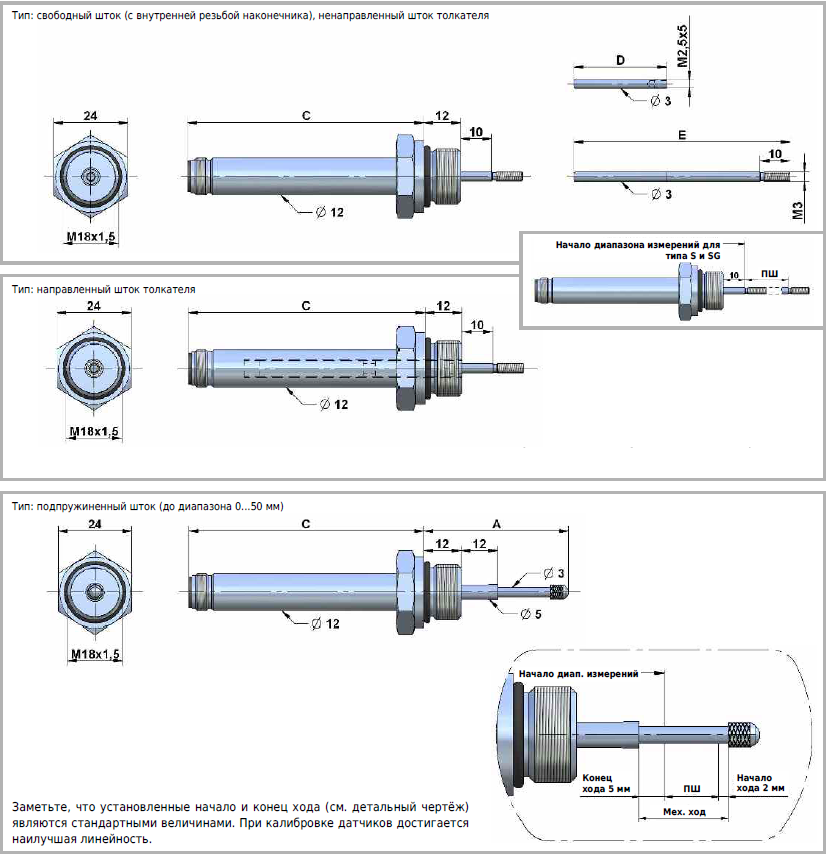

ГАБАРИТЫ ДАТЧИКОВ RM-HYD-F18
| Диапазон (п.ш.) |
Длина корпуса В |
Длина корпуса С |
Максимальная длина А |
Длина свободного штока D |
Длина штока толкателя Е |
| Радиальный кабельные выход/разъём |
Разъём М12 |
Механика подпружиненного штока |
| мм |
мм |
мм |
мм |
мм |
мм |
| 0...2 |
53 |
60 |
39 |
22 |
62 |
| 0...5 |
59 |
66 |
42 |
25 |
68 |
| 0...10 |
69 |
76 |
47 |
30 |
78 |
| 0...25 |
99 |
106 |
62 |
45 |
108 |
| 0...50 |
149 |
156 |
87 |
70 |
158 |
| 0...100 |
249 |
256 |
- |
120 |
258 |
| 0...200 |
449 |
456 |
- |
220 |
458 |

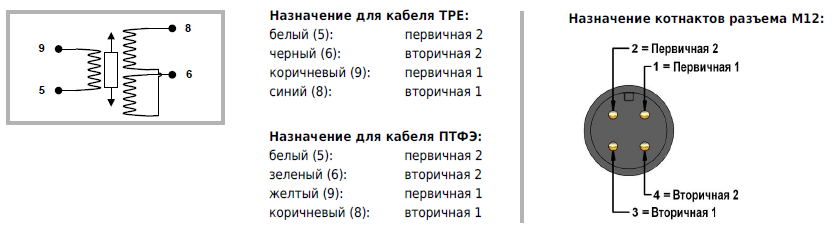

ВИД ПОДКЛЮЧЕНИЯ
РЕГУЛИРОВКА НУЛЕВОЙ ТОЧКИ И УСИЛЕНИЯ
Пожалуйста, учтите, что нулевая точка и усиление может смещаться при больших
расстояниях между датчиком и электроникой. Поэтому сначала нужно установить
датчик на требуемом расстоянии от электроники и только после этого регулируйте
нулевую точку и усиление.
1. Шток полностью задвинут — регулировка смещения. Переместите шток датчика
к нулевой точке измерительного диапазона и установите потенциометр смещения
на 4 мА / 0 В для выходного сигнала.
2. Шток полностью выдвинут — регулировка усиления. Переместите шток датчика
в конец измерительного диапазона (шток толкателя выдвинут) и установите
потенциометр усиления на 20 мА / 10 В / 5 В для выходного сигнала.
3. Отрегулируйте смещение (только для выхода 4...20 мА). Установите смещение
потенциометра на 20 мА (+4 мА) для выходного сигнала.
Инверсия сигнала: если требуется инвертированный выходной сигнал (20...4 мА/
10...0 В/ 5...0 В), поменяйте местами контакты 6 и 8 (вторичная обмотка)
на внешней электронике.
ВЫХОД ПЕРЕМЕННОГО ТОКА
| Параметр |
Ед. измерения |
Значение |
|
| Диапазон измерений |
мм
|
0-2...200
|
| Тип штока |
|
Подпружиненный шток (до диапазона 0...50 мм),
свободный шток, направленный/ненаправленный шток
толкателя
|
| Точность |
%
|
0,3 (0,2 - опция)
|
| Выходной сигнал |
|
0...20 мА, 4...20 мА
(нагрузка <100 Ом)
0...5 В, ± 5 В
(нагрузка >5 кОм)
0...10 В, ± 10 В
(нагрузка >10 кОм)
|
| Питание |
|
24 В (12...36 В DC),
15 В (12...18 В DC)
|
| Входной ток |
мА
|
65
|
| Класс защиты |
|
IP67, опционально IP68
|
| Класс защиты места присоединительного фланца |
|
IP68 / 150 бар
|
| Рабочая температура |
єС
|
-40...+120 (опционально до +150)
|
| Установка |
|
Фланец с присоединительной резьбой M18
|
| Корпус |
|
Никелированная сталь
|

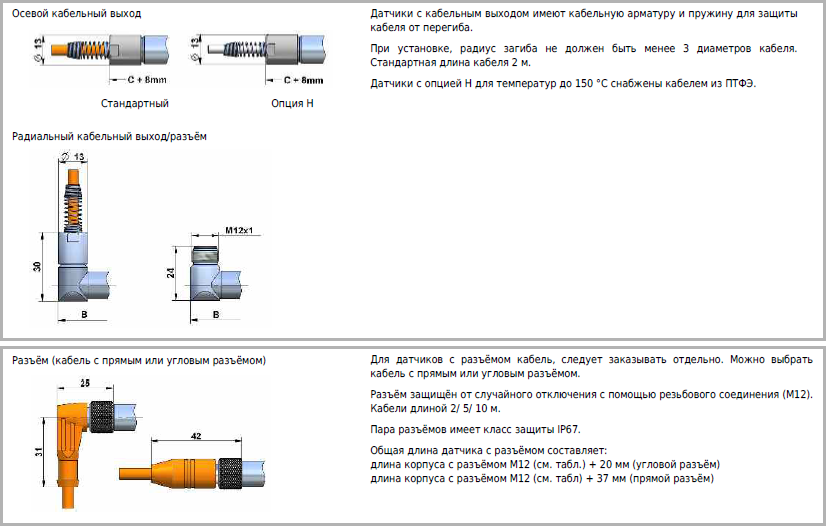

| Подключение |
|
Кабельный выход или разъём M12 со стяжной гайкой
|
| Кабель из ТПЭ (стандарт) |
|
∅4,5 мм, 0,14 мм2, не галогеновый,
подходит для кабельных цепей
|
| ПТФЭ (опция H) |
|
∅3,6 мм, 0,24 мм2, макс. температура
205 °C
|
| Длина кабеля стандартная |
м
|
2
|
Максимальная длина кабеля
(между датчиком и блоком электроники) |
м
|
100
|
|
