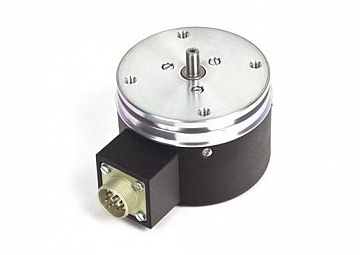

Резольверы ЛИР-ДР158А
ОПИСАНИЕ:
-
абсолютный датчик углового положения
-
миниатюрный - диаметр корпуса 19 мм;
-
разрешающая способность до 15 разрядов на оборот;
-
цельный вал.
ЛИР-ДР158А является преобразователем углового положения, созданным на основе
резольвера (вращающегося трансформатора). После подачи переменного напряжения на
обмотку возбуждения (Uвозб.) с выходных обмоток можно снять переменное
напряжение с амплитудой, пропорциональной косинусу (UA) и синусу (UB) угла
положения вала датчика относительно корпуса в пределах 360°.
ЛИР-ДР158А может применяться в системах автоматического управления в качестве
преобразователя углового положения.
| Параметр |
Ед. измерения |
Значение |
|
| Максимальная скорость вращения вала |
об./мин.
|
10000
|
| Точность |
|
± 10'
|
| Напряжение возбуждения (U возб) |
В
|
7
|
| Ток через обмотку возбуждения |
мА
|
≤50
|
| Момент инерции ротора |
кгхм2
|
3,2х10-6
|
| Вибрационное ускорение в диапазоне частот
55...2000 Гц |
м/с2
|
≤100
|
| Момент трогания ротора (20°C) |
Нхм
|
≤ 0,01
|
| Допустимая осевая нагрузка на вал |
Н
|
≤20
|
| Допустимая радиальная нагрузка на вал |
Н
|
≤20
|
| Ударное ускорение |
м/с2
|
≤300
|
| Частота возбуждения |
кГц
|
10
|
| Степень защиты от внешних воздействий |
|
IP65
|
| Интервал рабочих температур |
°С
|
-40...+85
|

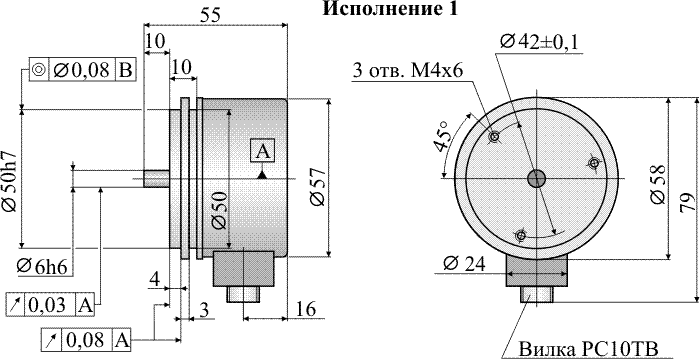

| Диаметр корпуса |
мм
|
57
|
| Масса (без кабеля) |
кг
|
0,37
|
|
