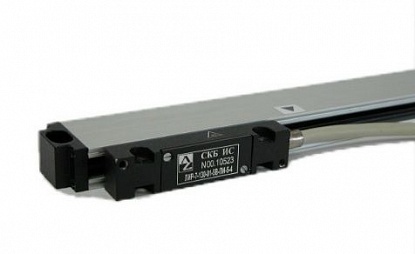

Датчики перемещений ЛИР ДК-7,8,9,10
ОПИСАНИЕ:
-
Квазиабсолютные линейные датчики положения.
-
Принцип действия - фотоэлектрический.
-
Диапазон перемещений до 1020 мм.
Квазиабсолютные датчики позволяют определить координату положения считывающей
головки относительно корпуса датчика после включения питания и перемещения
одного из узлов на 0,48 мм. Перемещение необходимо для считывания кода
положения. Специальный однодорожечный код позволяет определить координату
положения головки в диапазоне перемещения до 1020 мм.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Длина перемещения |
мм
|
70; 120; 170; 220; 270; 370; 420; 470; 520; 570;
620; 720; 820; 920; 1020
|
|
Напряжение питания |
В
|
+5
|
|
Выходной сигнал |
|
RS-422
|
|
Выходной код |
|
двоичный код
|
|
Класс точности |
|
3 кл ∆д(мкм) = 2+4,5ЧLизм(м)
4 кл ∆д(мкм) = 5+8ЧLизм(м)
|
|
Дискретность (только для выходных сигналов типа
ПИ) |
мкм
|
1
|
|
Способ выдачи данных |
|
SSI последовательный
|
|
Начальное перемещение для выдачи кода положения |
мкм
|
0,48
|
|
Вариант исполнения |
|
1 - Начало отсчета слева, кабель вправо
2 - Начало отсчета слева, кабель влево
3 - Начало отсчета справа, кабель вправо
4 - Начало отсчета справа, кабель влево
|
|
Дискретность |
|
1
|
|
Максимально допустимая скорость измерительного
перемещения |
м/мин
|
60
|
|
Максимальное ускорение измерительного
перемещения |
м/с2
|
30
|
|
Максимальное ударное ускорение при t=11 мс |
м/с2
|
≤150
|
|
Степень защиты от внешних воздействий |
|
IP53
|
|
Вибрационное ускорение в диапазоне частот
(55...2000) Гц |
м/с2
|
≤50
|
|
Интервал рабочих температур |
°С
|
+5...+50
|
|
