Термопара ТХА-4, ТХК-4
ОПИСАНИЕ:
-
для измерения температуры при переработке пластических масс и
резиновых смесей, жидких, газообразных и твердых тел
-
продаются в составе цифровых датчиков температуры ZET 7020 и ZET
7120
Термопары ТХА-4 и ТХК-4 предназначены
для измерения температуры при переработке пластических масс и резиновых смесей,
жидких, газообразных и твёрдых тел.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Тип и вид исполнения |
Материал защитной арматуры |
Степень защиты от пыли и влаги |
Диапазон измеряемых температур, °С |
Показатель тепловой инерции, сек |
Условное давление, МПа |
|
ТХА-4-1 |
12X18H10T |
IP40 |
-40...600 |
30 (для И)
5 (для Н) |
0,25 |
|
ТХК-4-1 |
-40...400 |
|
ТХА-4-2 |
12X18H10T |
IP40 |
-40...600 |
30 (для И)
5 (для Н) |
0,25 |
|
ТХК-4-2 |
-40...400 |
По устойчивости к воздействию температуры и влажности окружающей среды термопары
соответствуют группе исполнения С2 по ГОСТ Р 52931 — -40…+70 °С. По устойчивости
к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931.
Климатическое исполнение — У3, ТВ. Возможно изготовление ТП в климатическом
исполнении УХЛ2 для работы при температурах от -60 до +70 °С. Термопары, имеющие
тропическое исполнение имеют в обозначении дополнительно ТВ.
Номинальные статические характеристики (НСХ), их обозначения, материал
термоэлектродов согласно ГОСТ 6616-94 приведены ниже:
|
Тип термопары |
НСХ |
Материал термоэлектродов |
|
положительный |
отрицательный |
|
ТХА |
XA(K) |
хромель |
алюмель |
|
ТХК |
XK(L) |
хромель |
копель |
Положительный термоэлектрод маркируется красным цветом.
Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94.
Ниже приведены значения допусков по температуре для соответствующих классов
термопар типа ТХА и ТХК (ГОСТ 6616-94):
|
Тип термопары |
Класс |
Диапазон температур, °С |
Предел допускаемого
отклонения от НСХ, °С |
|
ТХА |
1 |
от -40 до 375 |
1,5 |
|
свыше 375 до 1000 |
0,004·|t| |
|
2 |
от -40 до 333 |
2,5 |
|
свыше 333 до 1200 |
0,0075•|t| |
|
ТХК |
2 |
от -40 до 300 |
2,5 |
|
свыше 300 до 800 |
0,0075•|t| |
где |t| – абсолютное значение температуры, °С
ОПИСАНИЕ
Преобразователь термоэлектрический (термопара) ТХК, ТХА конструктивно
представляет собой два разнородных термоэлектрода (хромель-алюмель для ТХА,
хромель-копель для ТХК), изолированных термостойкой изоляцией и сваренных
с одного конца в рабочий спай.
Защитная арматура выполняется из жаростойких и коррозионностойких сталей или
из керамики (для измерения температуры в особо агрессивных высокотемпературных
средах).
Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся
при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н)
от защитного корпуса.
Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного
типа, размещенные в одном корпусе (при обозначении указывается количество спаев
−2).
По согласованию с Заказчиком монтажные длины термопреобразователей могут быть
изменены.
СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ
СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ДАТЧИКА ТЕМПЕРАТУРЫ К ПК
БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ
|

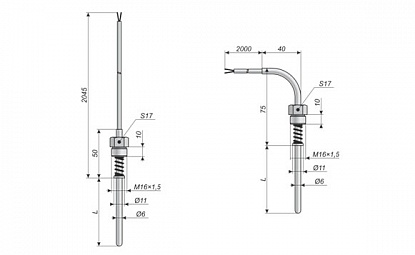

Тип и вид исполнения |
Рабочий спай |
Класс допуска |
Монтажная длина L, мм |
|
Количество |
Изоляция |
|
ТХА-4-1 |
1 |
И (для L от 32 мм), Н |
1, 2 |
10, 32, 60, 100, 120, 160, 200, 250, 320 |
|
ТХК-4-1 |
2 |
|
ТХА-4-2 |
1 |
И (для L от 32 мм), Н |
1, 2 |
10, 32, 60, 100, 120, 160, 200, 250, 320 |
|
ТХК-4-2 |
2 |
Удлинительный кабель – СФКЭ-ХК, ХА или аналогичный, t раб. до 250°С.

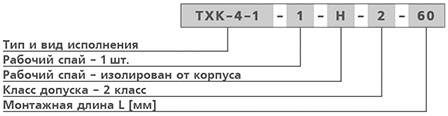

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫ
При заказе термопары необходимо указать: тип и вид исполнения, количество
рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную
длину датчика. Например:
|
