Термопара ТХА-8, ТХК-8

• для измерения температуры поверхности валов диаметром 100 мм и более, вращающихся с лин. скоростью до 20 м/сек

• № в реестре СИ РФ 15421-06

• продаются в составе цифровых датчиков температуры ZET 7020 и ZET 7120

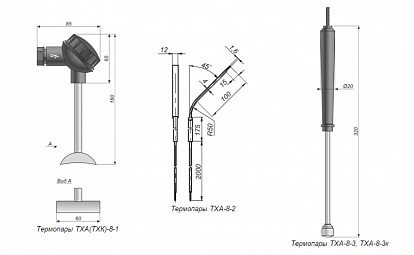

Термопары ТХА, ТХК-8-1 предназначены для измерения температуры поверхности валов диаметром 100 мм и более, вращающихся с линейной скоростью до 20 м/сек. ТХК-8-2 предназначены для измерения температуры поверхности твердых тел в промышленных условиях. ТХА-8-3, ТХА-8-3к – для измерения температуры поверхности твердых тел контактным способом. ТХА-8-3 используется в составе вторичной аппаратуры, имеющей устройства для компенсации температуры холодных спаев. ТХА-8-3к оборудован встроенным медным резистором для учета температуры холодных спаев и предназначен для работы с переносными компактными вторичными измерительными приборами.

Преобразователи термоэлектрические (термопары) ТХА-8 и ТХК-8 занесены в реестр средств измерения под № 15421-06.

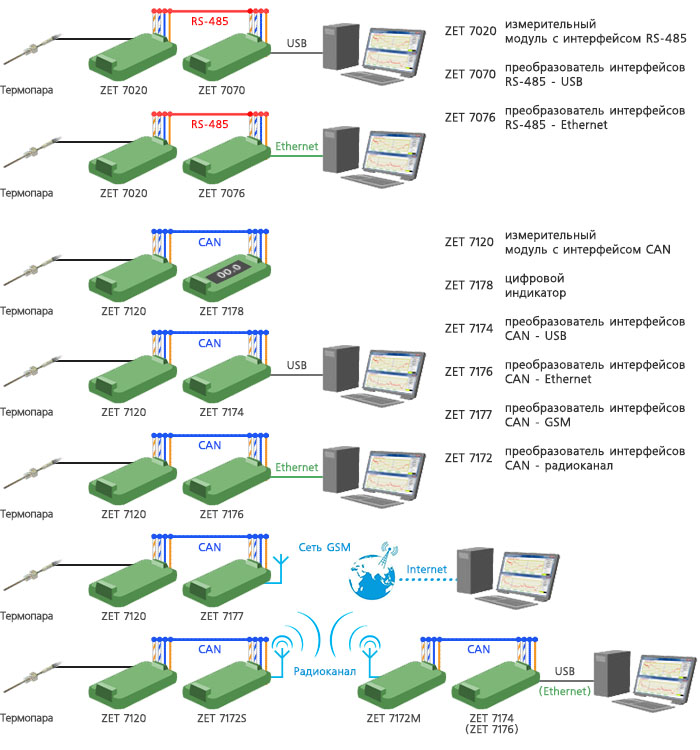

Поставляются в составе цифровых датчиков температуры ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN.

В базовом исполнении все преобразователи термоэлектрические изготавливаются с головкой из полиамида; изготовление преобразователей с металлической головкой должно быть указано дополнительно. По согласованию с Заказчиком монтажные длины термопреобразователей могут быть изменены.

По устойчивости к воздействию температуры и влажности окружающей среды термопары соответствуют группе исполнения С2 по ГОСТ Р 52931 — -40…+70 °С. По устойчивости к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931. Климатическое исполнение — У3, ТВ. Возможно изготовление ТП в климатическом исполнении УХЛ2 для работы при температурах от -60 до +70 °С. Термопары, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ.

Номинальные статические характеристики (НСХ), их обозначения, материал термоэлектродов согласно ГОСТ 6616-94 приведены ниже:

Положительный термоэлектрод маркируется красным цветом.

Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94.

Ниже приведены значения допусков по температуре для соответствующих классов термопар типа ТХА и ТХК (ГОСТ 6616-94):

где |t| – абсолютное значение температуры, °С

Преобразователь термоэлектрический (термопара) ТХК, ТХА конструктивно представляет собой два разнородных термоэлектрода (хромель-алюмель для ТХА, хромель-копель для ТХК), изолированных термостойкой изоляцией и сваренных с одного конца в рабочий спай.

Защитная арматура выполняется из жаростойких и коррозионностойких сталей или из керамики (для измерения температуры в особо агрессивных высокотемпературных средах).

Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н) от защитного корпуса.

Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного типа, размещенные в одном корпусе (при обозначении указывается количество спаев −2).

Головка преобразователей из прессматериала АГ-4В применяется в неагрессивной среде при окружающей температуре до 120°С; из полиамида — до 80°С. Максимальный диаметр выводного кабеля 10 мм. Каждая жила (провод) кабеля крепится на винт гайкой М4x0,7.

Головка металлическая из сплава алюминия АК-12 (АЛ-2) (силумин) применяется в неагрессивной среде при окружающей температуре до 300 °С. Максимальный диаметр выводного кабеля 12 мм. Каждая жила (провод) кабеля диаметром до 1,2 мм крепится на винт гайкой М4x0,7.

Для термопар ТХК-8-2, ТХА-8-3 – удлинительный кабель СФКЭ-ХА(ХК) (термопарный теплостойкий со стеклофторопластовой изоляцией экранированный). Для термопар ТХА-8-3к – шнур ШТЛ. По заказу длина и тип удлинительного кабеля могут быть изменены.

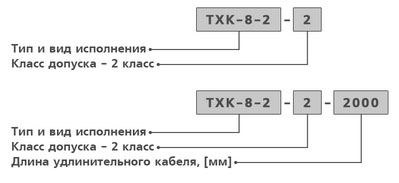

При заказе термопары необходимо указать: тип и вид исполнения, количество рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную длину датчика. Например:
