Термопара ТХА-12, ТХК-12

ОПИСАНИЕ:

для измерения температуры газообразных, жидких, сыпучих и твердых химически неагрессивных сред, а также агрессивных сред, не разрушающих защитную арматуру
№ в реестре СИ РФ 17465-09
продаются только в составе цифровых датчиков температуры ZET 7020 и ZET 7120

Предназначены для измерения температуры газообразных, жидких, сыпучих и твердых химически неагрессивных сред, а также агрессивных сред, не разрушающих защитную арматуру. Конструкция разборная. № в реестре СИ РФ 17465-09.

Поставляются в составе цифровых датчиков температуры ZET 7020 TermoTC-485 и ZET 7120 TermoTC-CAN.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОПАР ТХА-12 И ТХК-12

Тип и вид исполнения	Материал		Степень защиты от пыли и влаги	Диапазон измеряемых температур, °С	Показатель тепловой инерции, сек	Условное давление, МПа
	Защитная арматура	Головка
ТХА-12-1	12Х18Н10Т	металл	IP65	-40...800	40 (для И) 20 (для Н)	0,4
ТХК-12-1				-40...600
ТХА-12-2	12Х18Н10Т	металл	IP65	-40...800	40 (для И) 20 (для Н)	6,3
ТХК-12-2				-40...600

По устойчивости к воздействию температуры и влажности окружающей среды термопары соответствуют группе исполнения С2 по ГОСТ Р 52931 — -40…+70 °С. По устойчивости к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931. Климатическое исполнение — У3, ТВ. Возможно изготовление ТП в климатическом исполнении УХЛ2 для работы при температурах от -60 до +70 °С. Термопары, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ.

Номинальные статические характеристики (НСХ), их обозначения, материал термоэлектродов согласно ГОСТ 6616-94 приведены ниже:

Тип термопары	НСХ	Материал термоэлектродов
Тип термопары	НСХ	положительный	отрицательный
ТХА	XA(K)	хромель	алюмель
ТХК	XK(L)	хромель	копель

Положительный термоэлектрод маркируется красным цветом.

Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94.

Ниже приведены значения допусков по температуре для соответствующих классов термопар типа ТХА и ТХК (ГОСТ 6616-94):

Тип термопары	Класс	Диапазон температур, °С	Предел допускаемого отклонения от НСХ, °С
ТХА	1	от -40 до 375	1,5
	1	свыше 375 до 1000	0,004·\|t\|
	2	от -40 до 333	2,5
	2	свыше 333 до 1200	0,0075•\|t\|
ТХК	2	от -40 до 300	2,5
ТХК	2	свыше 300 до 800	0,0075•\|t\|

где |t| – абсолютное значение температуры, °С

ОПИСАНИЕ

Преобразователь термоэлектрический (термопара) ТХК, ТХА конструктивно представляет собой два разнородных термоэлектрода (хромель-алюмель для ТХА, хромель-копель для ТХК), изолированных термостойкой изоляцией и сваренных с одного конца в рабочий спай.

Защитная арматура выполняется из жаростойких и коррозионностойких сталей или из керамики (для измерения температуры в особо агрессивных высокотемпературных средах).

Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н) от защитного корпуса.

Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного типа, размещенные в одном корпусе (при обозначении указывается количество спаев −2).

Головка преобразователей из прессматериала АГ-4В применяется в неагрессивной среде при окружающей температуре до 120°С; из полиамида — до 80°С. Максимальный диаметр выводного кабеля 10 мм. Каждая жила (провод) кабеля крепится на винт гайкой М4x0,7.

Головка металлическая из сплава алюминия АК-12 (АЛ-2) (силумин) применяется в неагрессивной среде при окружающей температуре до 300 °С. Максимальный диаметр выводного кабеля 12 мм. Каждая жила (провод) кабеля диаметром до 1,2 мм крепится на винт гайкой М4x0,7.

В базовом исполнении все преобразователи термоэлектрические изготавливаются с головкой из полиамида; изготовление преобразователей с металлической головкой должно быть указано дополнительно. По согласованию с Заказчиком монтажные длины термопреобразователей могут быть изменены.

СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ

СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ДАТЧИКА ТЕМПЕРАТУРЫ К ПК

Схемы подключения цифровых датчиков температуры

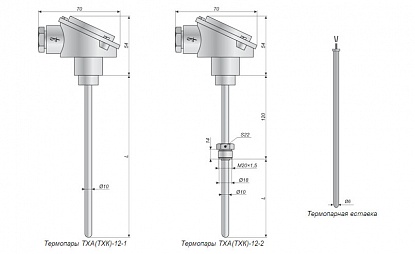

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТЕРМОПАР ТХА-12 И ТХК-12

Тип и вид исполнения	Рабочий спай		Класс допуска	Монтажная длина L, мм
	Количество	Изоляция
ТХА-12-1	1, 2	И, Н	1, 2	320, 400, 500, 630, 800, 1000 (для И) 200, 250, 320, 400, 500, 630, 800, 1000 (Н)
ТХК-12-1			2
ТХА-12-2	1, 2	И, Н	1, 2	160, 200, 250, 320, 400, 500, 630, 800, 1000
ТХК-12-2			2

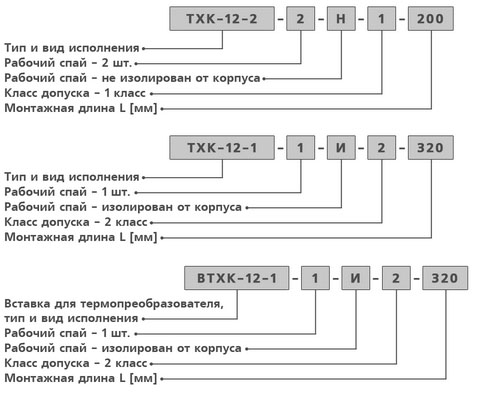

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫ

При заказе термопары необходимо указать: тип и вид исполнения, количество рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную длину датчика. Например:

Преобразователи термоэлектрические ТХА/ТХК
