Термопара ТХА-15
ОПИСАНИЕ:
-
для измерения температуры газообразных, жидких, сыпучих и
твердых химически неагрессивных сред, а также агрессивных сред,
не разрушающих защитную арматуру
-
№ в реестре СИ РФ 21602-06
-
продаются только в составе цифровых датчиков температуры ZET
7020 и ZET 7120
Термопары ТХА-15 предназначены
для измерения температуры газообразных, жидких, сыпучих и твердых химически
неагрессивных сред, а также агрессивных сред, не разрушающих защитную арматуру.
Преобразователи термоэлектрические (термопары) ТХА-15 занесены в реестр
средств измерения под № 21602-06.
Поставляются в составе цифровых датчиков температуры ZET 7020 TermoTC-485 и ZET
7120 TermoTC-CAN.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОПАР ТХА-15
|
Тип и вид исполнения |
Материал |
Степень защиты от пыли и влаги |
Диапазон измеряемых температур, °С |
Показатель тепловой инерции, сек |
Условное давление, МПа |
|
Защитная арматура |
Головка |
|
ТХА-15-11 |
12Х18Н10Т |
металл |
IP65 |
-40...800 |
40 |
6,3 |
|
ТХК-15-12 |
10Х23Н18 |
металл |
IP65 |
-40...1000 |
40 |
6,3 |
|
ТХК-15-21 |
12Х18Н10Т |
металл |
IP65 |
-40...800 |
40 |
0,4 |
|
ТХК-15-22 |
10Х23Н18 |
металл |
IP65 |
-40...1000 |
40 |
0,4 |
По устойчивости к воздействию температуры и влажности окружающей среды термопары
соответствуют группе исполнения С2 по ГОСТ Р 52931 — -40…+70 °С. По устойчивости
к механическим воздействиям термометры соответствуют группе N3 по ГОСТ Р 52931.
Климатическое исполнение — У3, ТВ. Возможно изготовление ТП в климатическом
исполнении УХЛ2 для работы при температурах от -60 до +70 °С. Термопары, имеющие
тропическое исполнение имеют в обозначении дополнительно ТВ.
Номинальные статические характеристики (НСХ), их обозначения, материал
термоэлектродов согласно ГОСТ 6616-94 приведены ниже:
|
Тип термопары |
НСХ |
Материал термоэлектродов |
|
положительный |
отрицательный |
|
ТХА |
XA(K) |
хромель |
алюмель |
|
ТХК |
XK(L) |
хромель |
копель |
Положительный термоэлектрод маркируется красным цветом.
Термопары выпускаются по классу допуска 1 или 2 согласно ГОСТ 6616-94.
Ниже приведены значения допусков по температуре для соответствующих классов
термопар типа ТХА и ТХК (ГОСТ 6616-94):
|
Тип термопары |
Класс |
Диапазон температур, °С |
Предел допускаемого
отклонения от НСХ, °С |
|
ТХА |
1 |
от -40 до 375 |
1,5 |
|
свыше 375 до 1000 |
0,004·|t| |
|
2 |
от -40 до 333 |
2,5 |
|
свыше 333 до 1200 |
0,0075•|t| |
|
ТХК |
2 |
от -40 до 300 |
2,5 |
|
свыше 300 до 800 |
0,0075•|t| |
где |t| – абсолютное значение температуры, °С
ОПИСАНИЕ
Преобразователь термоэлектрический (термопара) ТХК, ТХА конструктивно
представляет собой два разнородных термоэлектрода (хромель-алюмель для ТХА,
хромель-копель для ТХК), изолированных термостойкой изоляцией и сваренных
с одного конца в рабочий спай.
Защитная арматура выполняется из жаростойких и коррозионностойких сталей или
из керамики (для измерения температуры в особо агрессивных высокотемпературных
средах).
Свободные концы термоэлектродов присоединяются к монтажной головке или выводятся
при помощи кабеля. Рабочий спай может быть изолирован (И) или неизолирован (Н)
от защитного корпуса.
Изготавливаются преобразователи, имеющие два рабочих спая — две термопары одного
типа, размещенные в одном корпусе (при обозначении указывается количество спаев
−2).
Головка преобразователей из прессматериала АГ-4В применяется в неагрессивной
среде при окружающей температуре до 120°С; из полиамида — до 80°С. Максимальный
диаметр выводного кабеля 10 мм. Каждая жила (провод) кабеля крепится на винт
гайкой М4x0,7.
Головка металлическая из сплава алюминия АК-12 (АЛ-2) (силумин) применяется
в неагрессивной среде при окружающей температуре до 300 °С. Максимальный диаметр
выводного кабеля 12 мм. Каждая жила (провод) кабеля диаметром до 1,2 мм крепится
на винт гайкой М4x0,7.
В базовом исполнении все преобразователи термоэлектрические изготавливаются с
головкой из полиамида; изготовление преобразователей с металлической головкой
должно быть указано дополнительно. По согласованию с Заказчиком монтажные длины
термопреобразователей могут быть изменены.
СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ
СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ДАТЧИКА ТЕМПЕРАТУРЫ К ПК

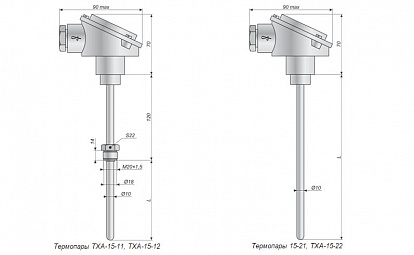

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТЕРМОПАР ТХА-15
|
Тип и вид исполнения |
Рабочий спай |
Класс допуска |
Монтажная длина, L, мм |
|
Количество |
Изоляция |
|
ТХА-15-11 |
1, 2 |
И |
1, 2 |
120, 160, 200, 250, 320, 400, 500, 630, 800,
1000, 1250, 1600, 2000 |
|
ТХА-15-12 |
|
ТХА-15-21 |
1, 2 |
И |
1, 2 |
320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
ТХА-15-22 |
По запросу монтажная длина термопреобразователя может быть изменена.

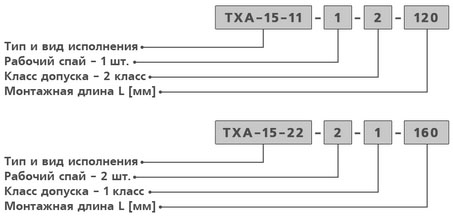

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫ
При заказе термопары необходимо указать: тип и вид исполнения, количество
рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную
длину датчика. Например:
|
