Термопара ТХАК-50, ТХКК-50
ОПИСАНИЕ:
-
для измерения жидких, газообразных и сыпучих сред, а также
поверхностей
-
температурный диапазон -40 ... 1100 °С
-
cтепень защиты от пыли и влаги IP65
-
в реестре СИ РФ №23914-08
-
продаются только в составе цифровых датчиков температуры ZET
7020 и ZET 7120

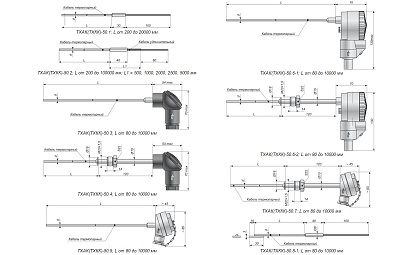

Преобразователи термоэлектрические кабельные (термопары) ТХАК-50 (хромель-алюмель)
и ТХКК-50 (хромель-копель) предназначены
для измерения температуры жидких, газообразных и сыпучих сред, а также
поверхностей; ТКАХ-50.6, ТХКК-50.6 (взрывозащищенные)
— азотоводородной смеси и газов после сгорания природного газа, газообразного и
жидкого аммиака, конвертируемого газа.
Преобразователи термоэлектрические ТХАК-50.6, ТХКК-50.6 имеют
вид взрывозащиты «взрывонепроницаемая оболочка d» по ГОСТ 227826 и маркировку
1ЕxdIICT6X. ТХАК (ТХКК)-50.8 предназначены для измерения температуры поверхности
труб, емкостей и т.д. Материал головки — сплав алюминия, для ТХАК(ТХКК)-50.6 —
прессматериал АГ-4В, для ТХАК(ТХКК)-50.3 и ТХАК(ТХКК)-50.4 — полиамид.
Удлинительный кабель СФКЭ-ХА (ХК).
Преобразователи термоэлектрические (термопары) ТХАК-50 занесены в реестр
средств измерения под № 23914-08.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Тип и вид исполнения |
Материал защитной арматуры |
Диапазон измеряемых температур, °С |
Диаметр кабеля d, мм |
Показатель тепловой инерции, с |
Кол-во рабочих спаев |
Класс допуска |
|
И |
Н |
|
ТХАК-50.хх |
12Х18Н10Т
или аналог |
-40...800 |
1,5
2,0
3,0
4,0
4,5 |
1,5
2,0
2,5
4,0
5,0 |
1
1,5
2,0
3,0
3,5 |
1
1
1
1;2
1;2 |
1;2 |
ХН78Т
или аналог |
-40...1100 |
|
ТХКК-50.хх |
12Х18Н10Т
или аналог |
-40...600 |
1,5
2,0
3,0
4,0
4,5 |
1,5
2,0
2,5
4,0
5,0 |
1
1,5
2,0
3,0
3,5 |
1
1
1
1;2
1;2 |
2 |
По согласованию с Заказчиком длины термоэлектрического кабеля и удлинительного
провода могут быть любыми в диапазоне от 50 до 100000 мм. Условное давление: 0,1
МПа без штуцера 6,3 МПа со штуцером. По согласованию с Заказчиком могут быть
изготовлены термопары с другими НСХ (ТЖКК, ТННК и т.д.).
СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ
СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ДАТЧИКА ТЕМПЕРАТУРЫ К ПК

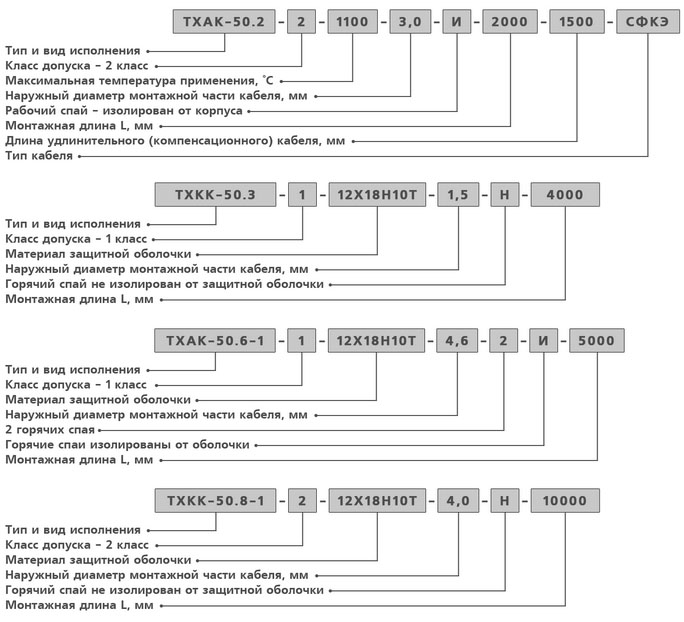

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫ
При заказе термопары необходимо указать: тип и вид исполнения, количество
рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную
длину датчика. Например:
|
