Термопара ТТПП-53-3, ТТПР-53-3
ОПИСАНИЕ:
-
для измерения температуры газообразных химически неагрессивных и
агрессивных сред, не разрушающих защитную арматуру.
-
№ в реестре СИ РФ 23913-02
-
продаются в составе цифровых датчиков температуры ZET 7020 и ZET
7120
Термопары ТТПП-53-1 и ТТПР‑53-1 предназначены
для измерения температуры газообразных химически неагрессивных и агрессивных
сред, не разрушающих защитную арматуру. Термопары ТТПП-53-3 и ТТПР‑53-3 применяются
в составе интеллектуальных датчиков температуры ZET 7020 TermoTC-485 и ZET 7120
TermoTC-CAN.
Преобразователи термоэлектрические (термопары) ТТПП-53-1 и ТТПР‑53-1 занесены
в реестр средств измерения под № 23913-02.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОПАР ТТПП(ТТПР)-53-3
|
Тип и вид исполнения |
Материал |
Степень защиты от пыли и влаги |
Диапазон измеряемых температур, °С |
Показатель тепловой инерции, с |
Условное давление, МПа |
|
Защитная арматура |
Головка |
|
ТТПП-53-31 |
15Х25Т, корунд |
металл |
IP65 |
0...1300(1600) |
100 |
0,4 |
|
ТТПР-53-31 |
600...1700 |
|
ТТПП-53-33 |
15Х25Т, корунд |
металл |
IP65 |
0...1300(1600) |
80 |
0,4 |
|
ТТПР-53-33 |
600...1700 |
|
ТТПП-53-34 |
15Х25Т, корунд |
металл |
IP65 |
0...1300(1600) |
70 |
0,4 |
|
ТТПР-53-34 |
600...1700 |
|
ТТПП-53-35 |
15Х25Т |
металл |
IP65 |
0...1300(1600) |
60 |
0,4 |
|
ТТПР-53-35 |
600...1700 |
Средний срок службы – 2 года при номинальной температуре применения (при
изменении температуры от 1100 до 1700 °С срок службы составляет не более 1000
часов).
Обозначение НСХ
|
Тип термопары |
Обозначение НСХ |
|
ТТПП - термопара ПП (платинородий 10 - платина) |
S |
|
ТТПП - термопара ПП (платинородий 13 - платина) |
R |
|
ТТПР - термопара ПР (платинородий 30 -
платинородий 6) |
B |
Допускаемые отклонения от НСХ
|
Обозначение НСХ |
Класс допуска |
Рабочий диапазон
температур, °С |
Пределы допускаемых
отклонений от НСХ, °С |
|
ПП (S) |
1 |
0...1100 |
± 1,0 |
|
ПП (R) |
2 |
1100...1300 |
± 1,0 +0,003(t-1100) |
|
|
|
0...600 |
± 1,5 |
|
|
|
600...1300 |
0,0025•t |
|
ПР (В) |
2 |
600...1700 |
± 0,0025•t |
|
|
3 |
600...800 |
± 4,0 |
|
|
|
800...1700 |
± 0,0050•t |
Диаметр термоэлектродов
|
Тип термопары |
Диаметр термоэлектродов, мм |
|
ТТПП |
0,4 (0,5) для ПР-10 (+) и 0,5 для ПлТ (-)
0,4 (0,5) для ПР-13 (+) и 0,5 для ПлТ (-) |
|
ТТПР |
0,4 (0,5) для ПР-30 (+) и 0,5 ПР-6 (-) |
СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОПАРЫ К ИЗМЕРИТЕЛЬНОМУ МОДУЛЮ
СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ДАТЧИКА ТЕМПЕРАТУРЫ К ПК

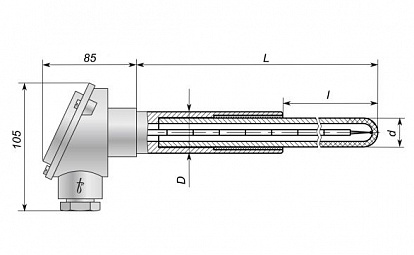

БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТЕРМОПАР ТТПП(ТТПР)-53-3
|
Тип и вид исполнения |
Рабочий спай |
Класс допуска |
Монтажная длина, L, мм |
Диаметр керам. чехла, l, мм |
Диаметр метал. чехла, D, мм |
Диаметр керам. части d, мм |
|
Кол-во |
Изоляция |
ТТПП-53-31 |
1 |
И |
1, 2 |
500
800
1000
1250
2000 |
400
600
800
800
800 |
30 |
20 |
|
ТТПР-53-31 |
2, 3 |
ТТПП-53-33 |
1 |
И |
1, 2 |
500
800
1000
1250
2000 |
400
400
600
800
800 |
25 |
15 |
|
ТТПР-53-33 |
2, 3 |
|
ТТПП-53-34 |
1 |
И |
1, 2 |
500
800 |
400
600 |
20 |
12 |
|
ТТПР-53-34 |
2, 3 |
|
ТТПП-53-35 |
1 |
И |
1, 2 |
320
500 |
250
400 |
14 |
8 |
|
ТТПР-53-35 |
2, 3 |
Диаметры и длины металлической и керамической части монтажных длин могут быть
изменены по согласованию с Заказчиком.

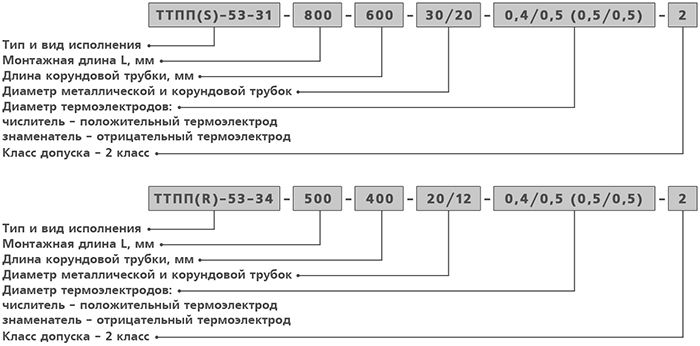

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПАРЫ
При заказе термопары необходимо указать: тип и вид исполнения, количество
рабочих спаев, изоляцию рабочего спая от корпуса, класс допуска и монтажную
длину датчика. Например:
|
