Термометры технические ТПТ-1, ТМТ-1
ОПИСАНИЕ:
Термометры из платины технические ТПТ-1 и термометры из меди технические ТМТ-1
предназначены для измерения температуры жидких, газообразных, твердых и сыпучих
сред, химически неагрессивных, а также агрессивных, не разрушающих защитную
арматуру в различных отраслях промышленности..
Применяются в составе интеллектуальных датчиков температуры ZET 7021
TermoTR-485 и ZET7121 TermoTR-CAN.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Диапазон температур |
°С
|
-196...+500*
|
|
*Диапазон зависит от типа и вида исполнения.
Более подробно см. ниже |

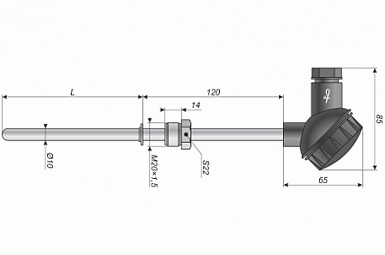

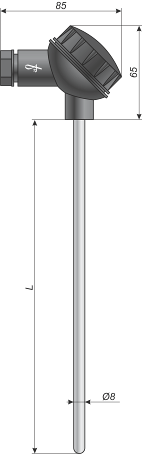

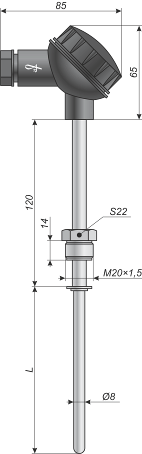

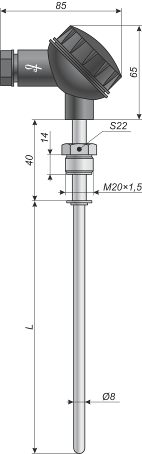

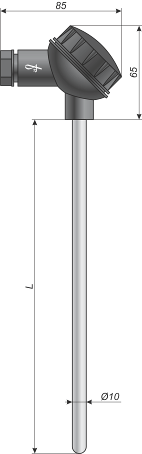

ГАБАРИТЫ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ

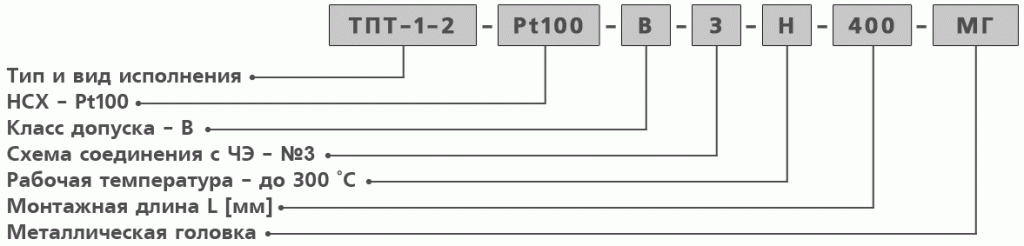

При заказе термопреобразователя сопротивления
необходимо указать: тип и вид исполнения, НСХ,
класс допуска и монтажную длину датчика.
Например:
|
ТПТ-1-1,
ТМТ-1-1
|
ТПТ-1-2,
ТМТ-1-2
|
|
ТПТ-1-3,
ТМТ-1-3
|
ТПТ-1-4,
ТМТ-1-4
|
ТПТ-1-5,
ТМТ-1-5
|
ОСОБЕННОСТИ
№ в реестре СИ РФ:
- Термометры из платины технические ТПТ-1 -
№46155-10
- Термометры из меди технические ТМТ-1 - №15422-06

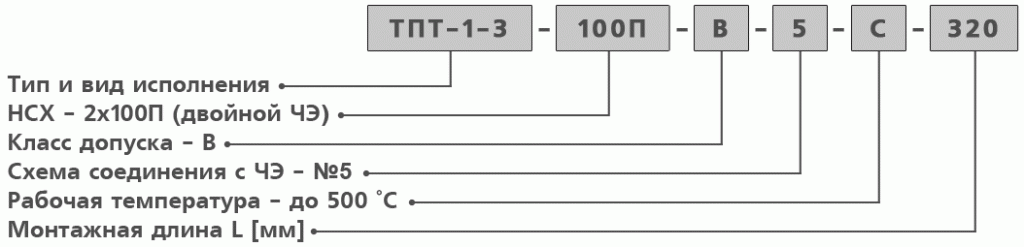

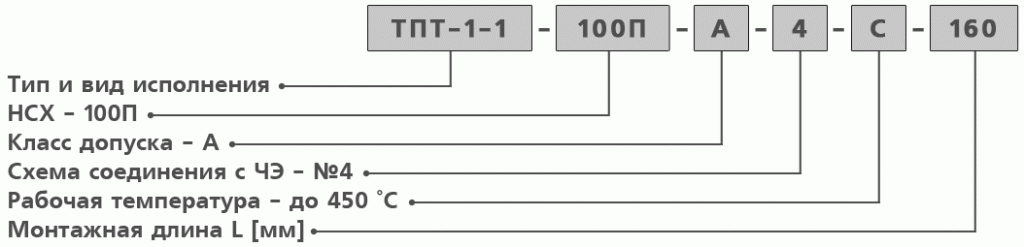

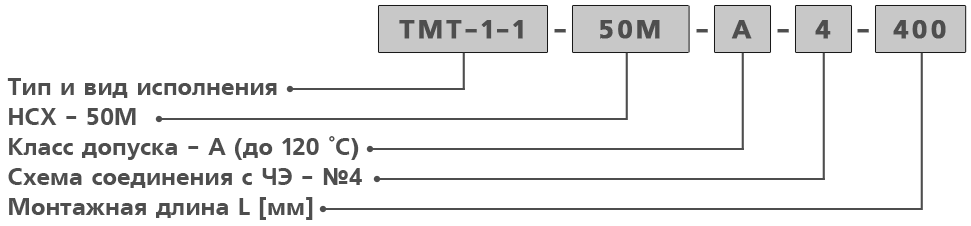

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ
При заказе термопреобразователи сопротивления в комментариях
необходимо указать: тип и вид исполнения, НСХ, класс допуска,
схему соединения, тип и длину подводящего кабеля. Например:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСОПРОТИВЛЕНИЙ ТПТ-1 И ТМТ-1
|
Тип и вид исполнения
|
Материал
|
Степень защиты от пыли и
влаги
|
Время термической реакции, с
|
Условное давление, МПа
|
|
Защитная арматура
|
Головка
|
|
ТПТ-1-1
|
12Х18Н10Т
|
полиамид, металл
|
IP65
|
30
|
6,3
|
|
ТМТ-1-1
|
|
ТПТ-1-2
|
12Х18Н10Т
|
полиамид, металл
|
IP65
|
30
|
0,4
|
|
ТМТ-1-2
|
|
ТПТ-1-3
|
12Х18Н10Т
|
полиамид, металл
|
IP65
|
15
|
6,3
|
|
ТМТ-1-3
|
|
ТПТ-1-4
|
12Х18Н10Т
|
полиамид, металл
|
IP65
|
15
10 (для защитной арматуры Ø6 мм)
|
6,3
|
|
ТМТ-1-4
|
|
ТПТ-1-5
|
12Х18Н10Т
|
полиамид, металл
|
IP65
|
15
|
0,4
|
|
ТМТ-1-5
|
БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТПТ-1
|
Тип и вид исполнения
|
НСХ
|
Класс
|
Диапазон температур, °С
|
Схема соединения, №
|
Диаметр монтажной части d, мм
|
Длина монтажной части L, мм
|
|
ТПТ-1-1
|
50П, 100П, 500П, 1000П
|
АА
|
-50...250
|
3
|
10
|
100, 120, 160, 200, 250, 320,
400, 500, 630, 800, 1000, 1250,
1600, 2000, 2500, 3150
|
|
А
|
-100...450 (С)
-100...300 (Н)
|
3
|
|
В, С
|
-196...500 (С)
-196...300 (Н)
|
2, 3
|
|
Pt100, Pt500, Pt1000
|
АА
|
0,,,150
|
3
|
|
А
|
-50...300
|
3
|
|
В, С
|
-50...300
|
2, 3
|
|
ТПТ-1-2
|
50П, 100П, 500П, 1000П
|
АА
|
-50...250
|
3
|
10
|
200, 250, 320, 500, 630, 800,
1000, 1250, 1600, 2000
|
|
А
|
-100...450 (С)
-100...300 (Н)
|
3
|
|
В, С
|
-196...500 (С)
-196...300 (Н)
|
2, 3
|
|
Pt100, Pt500, Pt1000
|
АА
|
0,,,150
|
3
|
|
А
|
-50...300
|
3
|
|
В, С
|
-50...300
|
2, 3
|
|
ТПТ-1-3
|
50П, 100П, 500П*, 1000П*
|
АА
|
-50...250
|
3
|
6
8
8/10**
|
60, 80
60, 80, 100, 120, 160, 200, 250,
320, 400
80, 100, 120, 160, 200, 250,
320, 400
|
|
А
|
-100...450 (С)
-100...300 (Н)
|
3
|
|
В, С
|
-196...500 (С)
-196...300 (Н)
|
2, 3
|
|
Pt100, Pt500, Pt1000
|
АА
|
0,,,150
|
3
|
|
А
|
-50...300
|
3
|
|
В, С
|
-50...300
|
2, 3
|
|
ТПТ-1-4
|
50П, 100П, 500П*, 1000П*
|
АА
|
-50...250
|
3
|
6, 8
|
60, 80, 100, 120, 160, 200, 250,
320, 400
|
|
А
|
-100...450 (С)
-100...300 (Н)
|
3
|
|
В, С
|
-196...500 (С)
-196...300 (Н)
|
2, 3
|
|
Pt100, Pt500, Pt1000
|
АА
|
0,,,150
|
3
|
|
А
|
-50...300
|
3
|
|
В, С
|
-50...300
|
2, 3
|
|
ТПТ-1-5
|
50П, 100П, 500П, 1000П
|
АА
|
-50...250
|
3
|
8
|
200, 250, 320, 400, 500, 630,
800, 1000, 1250, 1600, 2000
|
|
А
|
-100...450 (С)
-100...300 (Н)
|
3
|
|
В, С
|
-196...500 (С)
-196...300 (Н)
|
2, 3
|
|
Pt100, Pt500, Pt1000
|
АА
|
0,,,150
|
3
|
|
А
|
-50...300
|
3
|
|
В, С
|
-50...300
|
2, 3
|
|
* - для термометров с НСХ 500П,
1000П длина монтажной части не
менее 100 мм;
** - расстояние до головки
L1=120 мм (в остальных случаях
L1=70 мм).
|
БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТМТ-1:
|
Тип и вид исполнения
|
НСХ
|
Класс
|
Диапазон температур, °С
|
Схема соединения, №
|
Диаметр монтажной части d, мм
|
Длина монтажной части L, мм
|
|
ТМТ-1-1
|
50М, 100М
|
А
|
-50...120
|
3
|
10
|
100, 120, 160, 200, 250, 320,
400, 500, 630, 800, 1000, 1250,
1600, 2000, 2500, 3150
|
|
В, С
|
-50...200
|
2, 3
|
|
ТМТ-1-2
|
50М, 100М
|
А
|
-50...120
|
3
|
10
|
200, 250, 320, 500, 630, 800,
1000, 1250, 1600, 2000
|
|
В, С
|
-50...200
|
2, 3
|
|
ТМТ-1-3
|
50М, 100М
|
А
|
-50...120
|
3
|
6
8
|
60, 80, 100
80, 100, 120, 160, 200, 250,
320, 400, 500, 630, 800, 1000
|
|
В, С
|
-50...200
|
2, 3
|
|
ТМТ-1-4
|
50М, 100М
|
А
|
-50...120
|
3
|
6, 8
|
60, 80, 100, 120, 160, 200, 250,
320, 400
|
|
В, С
|
-50...200
|
2, 3
|
Возможно исполнение термометров с НСХ 2х50П, 2х100П, 2х500П,
2хPt100, 2xPt500 и 2х50М, 2х100М со схемой соединения №5.
Масса термометров от 0,13 до 1,33 кг в зависимости от длины
монтажной части.
Минимальная глубина погружения термометров: - не менее длины
монтажной части при ее длине до 120 мм, - 120 мм для остальных
длин монтажной части.
Длина монтажной части термометров может быть по согласованию
иной, но не менее 100 мм для НСХ 500П, 1000П и не менее
минимальной монтажной длины конкретного типа термометров для
остальных НСХ.
Термометры могут поставляться с металлическими головками.
Возможно изготовление термометров НСХ Pt100, Pt500 с
проволочными ЧЭ с диапазоном измеряемых температур,
соответствующему данному типу ЧЭ.
|
