Термометры технические ТПТ-2, ТМТ-2
ОПИСАНИЕ:
-
Применяются в составе термодатчиков ZET 7021 и ZET 7121 для
измерения температуры жидких, газообразных и сыпучих сред, а
также твердых тел, воздуха грузовых и изотермических вагонов.
Термометры из платины технические ТПТ-2 и термометры из меди технические ТМТ-2
предназначены для измерения температуры жидких, газообразных и сыпучих сред,
твердых тел, воздуха грузовых (ТПТ-2-1, ТМТ-2-1, ТПТ-2-2, ТМТ-2-2, ТПТ-2-3,
ТМТ-2-3, ТПТ-2-5, ТМТ-2-5) и изотермических вагонов (ТПТ-2-4, ТМТ-2-4).
Применяются в составе интеллектуальных датчиков температуры ZET 7021
TermoTR-485 и ZET7121 TermoTR-CAN.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Диапазон температур |
°С
|
-50...+250
|
|
*Диапазон зависит от типа и вида исполнения.
Более подробно см. ниже |

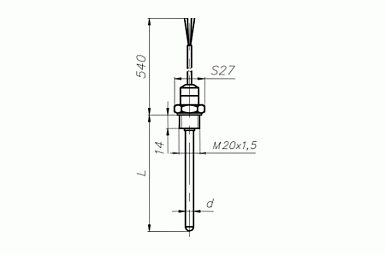

ГАБАРИТЫ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ
При заказе термопреобразователя сопротивления
необходимо указать: тип и вид исполнения, НСХ,
класс допуска и монтажную длину датчика.

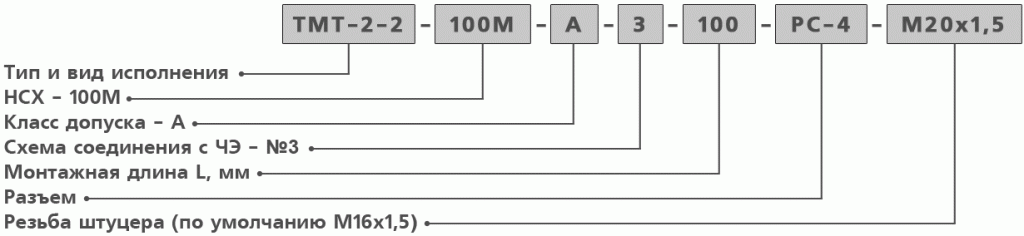

Например:
|
ТПТ-2-1,
ТМТ-2-1
|
ТПТ-2-2,
ТМТ-2-2
|
|
ТПТ-2-3,
ТМТ-2-3
|
ТПТ-2-4,
ТМТ-2-4
|
ТПТ-2-5,
ТМТ-2-5
|
ОСОБЕННОСТИ
№ в реестре СИ РФ:
- Термометры из платины технические ТПТ-2 -
№15420-06;
- Термометры из меди технические ТМТ-2 -
№15422-06.
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ
При заказе термопреобразователи сопротивления в комментариях к
заказу необходимо указать: тип и вид исполнения, НСХ, класс
допуска, схему соединения, тип и длину подводящего кабеля.

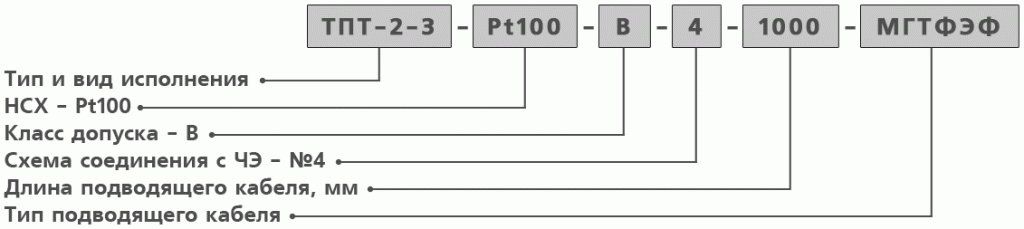

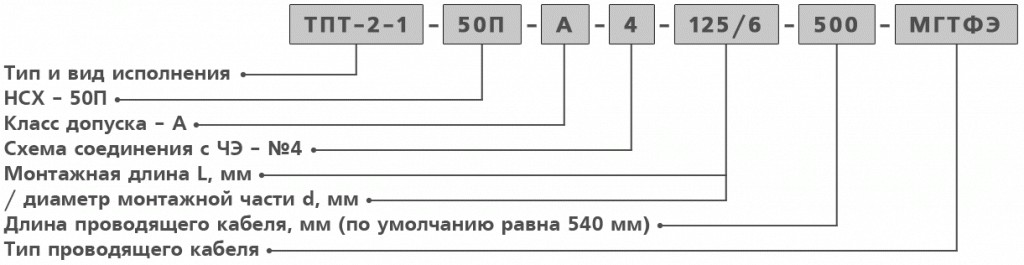

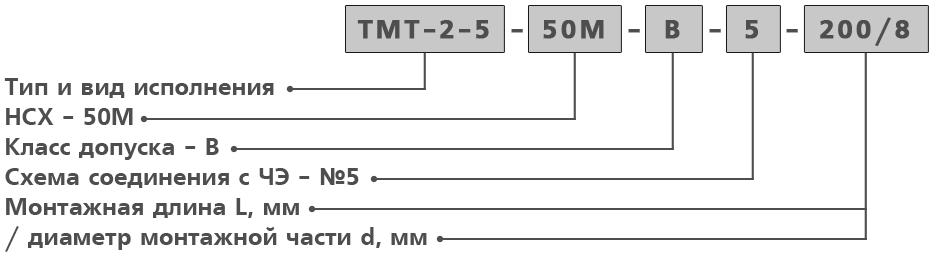

Например:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСОПРОТИВЛЕНИЙ ТПТ-2 И ТМТ-2
|
Тип и вид исполнения
|
Материал
|
Степень защиты от пыли и
влаги
|
Время термической реакции, с
|
Условное давление, МПа
|
|
Защитная арматура
|
Головка
|
|
ТПТ-2-1
|
12Х18Н10Т
|
кабель МГТФЭ
|
IP65
|
20
|
6,3
|
|
ТМТ-2-1
|
|
ТПТ-2-2
|
12Х18Н10Т
|
разъем РС-4ТВ, 2РМ-14
|
IP50
|
20
|
6,3
|
|
ТМТ-2-2
|
|
ТПТ-2-3
|
12Х18Н10Т
|
кабель МГТФЭ
|
IP50
|
15
|
0,4
|
|
ТМТ-2-3
|
|
ТПТ-2-4
|
12Х18Н10Т
|
кабель МГТФЭ
|
IP50
|
25
|
0,4
|
|
ТМТ-2-4
|
|
ТПТ-2-5
|
12Х18Н10Т
|
головка из полиамида, металла
|
IP65
|
20
|
6,3
|
|
ТМТ-2-5
|
БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТПТ-2
|
Тип и вид исполнения
|
НСХ
|
Класс
|
Диапазон температур, °С
|
Схема соединения, №
|
Диаметр монтажной части d, мм
|
Длина монтажной части L, мм
|
|
ТПТ-2-1
|
50П, 100П, 500П*, Pt100, Pt500,
Pt1000
|
А
|
-50...250
|
3
|
6, 8
|
60, 80, 100, 120, 160, 200, 250,
320, 400, 500, 1000
|
|
В, С
|
-50...250
|
2, 3
|
|
ТПТ-2-2
|
50П, 100П, 500П*, Pt100, Pt500,
Pt1000
|
А
|
-50...250
|
3
|
6
|
60, 80, 100, 120, 140, 160, 180,
200, 220, 240
|
|
В, С
|
-50...250
|
2, 3
|
|
ТПТ-2-3
|
50П, 100П, 500П*, Pt100, Pt500,
Pt1000
|
А
|
-50...250
|
3
|
6
|
60
|
|
В, С
|
-50...250
|
2, 3
|
|
ТПТ-2-4
|
50П, 100П, 500П*, Pt100, Pt500,
Pt1000
|
А
|
-50...150
|
3
|
6
|
80 (530, 3080, 4580, 16080,
20080)**
|
|
В, С
|
-50...150
|
2, 3
|
|
ТПТ-2-5
|
50П, 100П, 500П*, Pt100, Pt500,
Pt1000
|
А
|
-50...250
|
3
|
6, 8
|
60, 80, 100, 120, 160, 200, 250,
320, 400, 500, 630, 800, 1000
|
|
В, С
|
-50...250
|
2, 3
|
|
* - для термометров с НСХ
500П длина монтажной части не
менее 100 мм;
** - в скобках указан размер
термометра ТПТ-2-4, включающий
длину монтажной части и кабеля.
|
БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТМТ-2
|
Тип и вид исполнения
|
НСХ
|
Класс
|
Диапазон температур, °С
|
Схема соединения, №
|
Диаметр монтажной части d, мм
|
Длина монтажной части L, мм
|
|
ТМТ-2-1
|
50М, 100М
|
А
|
-50...120
|
3
|
6, 8
|
60, 80, 100, 120, 160, 200, 250,
320, 400, 500
|
|
В, С
|
-50...200
|
2, 3
|
|
ТМТ-2-2
|
50М, 100М
|
А
|
-50...120
|
3
|
6
|
60, 80, 100, 120, 140, 160, 180,
200, 220
|
|
В, С
|
-50...200
|
2, 3
|
|
ТМТ-2-3
|
50М, 100М
|
А
|
-50...120
|
3
|
6
|
60
|
|
В, С
|
-50...200
|
2, 3
|
|
ТМТ-2-4
|
50М, 100М
|
А
|
-50...120
|
3
|
6
|
80 (530, 3080, 4580, 16080,
20080)*
|
|
В, С
|
-50...150
|
2, 3
|
|
ТМТ-2-5
|
50М, 100М
|
А
|
-50...120
|
3
|
6, 8
|
60, 80, 100, 120, 160, 200, 250,
320, 400, 500, 630, 800, 1000
|
|
В, С
|
-50...200
|
2, 3
|
|
* - в скобках указан размер
термометра ТМТ-2-4, включающий
длину монтажной части и кабеля.
|
Возможно исполнение термометров с НСХ 2х50П, 2х100П и 2х50М,
2х100М со схемой соединения №5, №6, №7.
Масса термометров от 0,06 кг в зависимости от длины монтажной
части и кабеля.
Минимальная глубина погружения термометров:
- не менее длины монтажной части при ее длине до
100 мм,
- 100 мм для остальных длин монтажной части.
Длина монтажной части термометров может быть по согласованию
иной, но не менее 100 мм для НСХ 500П и не менее минимальной
монтажной длины конкретного типа термометров для остальных НСХ.
По согласованию с Заказчиком для ТПТ-2-2 и ТМТ-2-2 возможно
изменение резьбы штуцера.
Возможно изменение типа подводящего кабеля (например, МГТФЭФ,
МГТФЭС).
|
