Термометры технические ТПТ-12, ТМТ-12
ОПИСАНИЕ:
Термометры из платины технические ТПТ-12 и термометры из меди технические ТМТ-12
предназначены для измерения температуры жидких и газообразных сред. Термометры
внутри имеют сменную термометрическую вставку, то есть являются разборными.
Применяются в составе интеллектуальных датчиков температуры ZET 7021
TermoTR-485 и ZET7121 TermoTR-CAN.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Диапазон температур |
°С
|
-50...500
|
|
*Диапазон зависит от типа и вида исполнения.
Более подробно см. ниже |

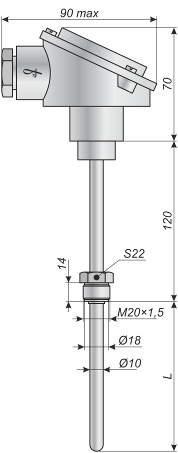

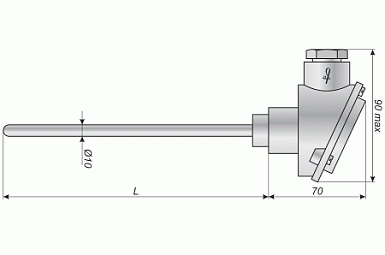

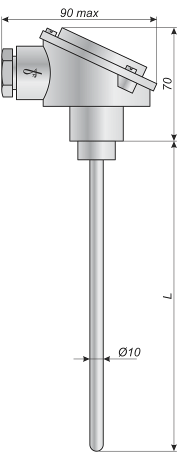

ГАБАРИТЫ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ

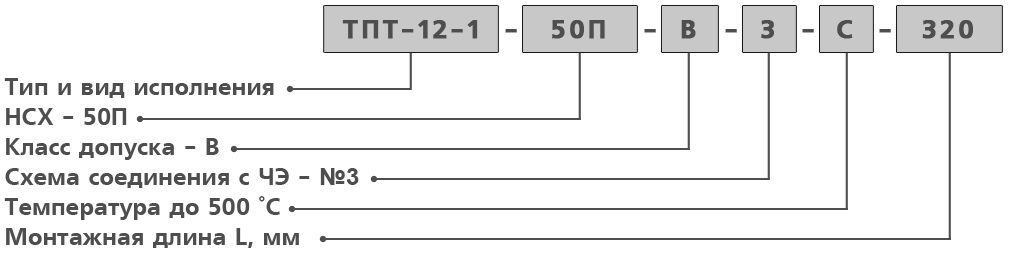

При заказе термопреобразователя сопротивления
необходимо указать: тип и вид исполнения, НСХ,
класс допуска и монтажную длину датчика.
Например:
|
ТПТ-12-1,
ТМТ-12-1
|
ТПТ-12-2,
ТМТ-12-2
|

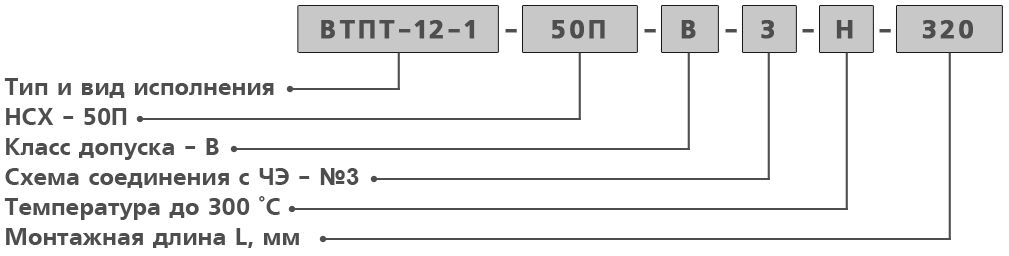

Термометрическая
вставка
|
ОСОБЕННОСТИ
№ в реестре СИ РФ:
- Термометры из платины технические ТПТ-12 -
№39144-08;
- Термометры из меди технические ТМТ-12 -
№40416-09.

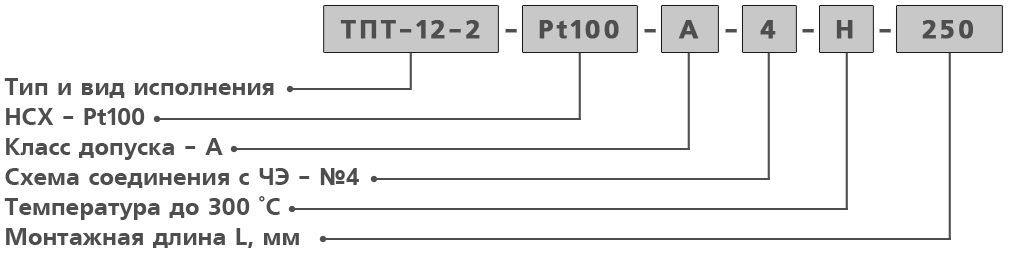

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ
При заказе термопреобразователи сопротивления в комментариях к
заказу необходимо указать: тип и вид исполнения, НСХ, класс
допуска, схему соединения, тип и длину подводящего кабеля.
Например:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСОПРОТИВЛЕНИЙ ТПТ-12 И ТМТ-12
|
Тип и вид исполнения
|
Материал
|
Степень защиты от пыли и
влаги
|
Время термической реакции, с
|
Условное давление, МПа
|
|
Защитная арматура
|
Головка
|
|
ТПТ-12-1
|
12Х18Н10Т
|
АК-12 (АЛ-2)
|
IP65
|
40
|
0,4
|
|
ТМТ-12-1
|
|
ТПТ-12-2
|
12Х18Н10Т
|
АК-12 (АЛ-2)
|
IP65
|
40
|
6,3
|
|
ТМТ-12-2
|
БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТПТ-12
|
Тип и вид исполнения
|
НСХ
|
Класс
|
Диапазон температур, °С
|
Схема соединения, №
|
Диаметр монтажной части d, мм
|
Длина монтажной части L, мм
|
|
ТПТ-12-1
|
50П, 100П, 500П
|
В, С
|
-50...500 (С)
-50...300 (Н)
|
2, 3
|
10
|
320, 400, 500, 630, 800, 1000
|
|
Pt100, Pt500, Pt1000
|
В, С
|
-50...300
|
2, 3
|
|
ТПТ-12-2
|
50П, 100П, 500П
|
В, С
|
-50...500 (С)
-50...300 (Н)
|
2, 3
|
10
|
120, 160, 200, 250, 320, 500,
630, 800, 1000
|
|
Pt100, Pt500, Pt1000
|
В, С
|
-50...300
|
2, 3
|
БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТМТ-12
|
Тип и вид исполнения
|
НСХ
|
Класс
|
Диапазон температур, °С
|
Схема соединения, №
|
Диаметр монтажной части d, мм
|
Длина монтажной части L, мм
|
|
ТМТ-12-1
|
50М, 100М
|
В
|
-50...200
|
2, 3
|
10
|
320, 400, 500, 630, 800, 1000
|
|
ТМТ-12-2
|
50М, 100М
|
В
|
-50...200
|
2, 3
|
10
|
120, 160, 200, 250, 320, 400,
500, 630, 800, 1000
|
Возможно исполнение термометров с НСХ 2х50П, 2х100П, 2x500П,
2хPt100, 2xPt500, 2xPt1000 со схемой соединения №5. Масса
термометров от 0,5 до 0,74 кг в зависимости от длины монтажной
части. Минимальная глубина погружения термометров равна 120 мм.
Длина монтажной части термометров может быть по согласованию
иной, но не менее 120 мм. Термометрическая вставка ВТПТ-12
(ВТМТ-12) может поставляться как самостоятельное изделие.
|
