Термометры технические ТПТ-15, ТМТ-15
ОПИСАНИЕ:
Термометры из платины технические ТПТ-15 и термометры из меди технические ТМТ-15
предназначены для измерения температуры жидких, газообразных, твердых и сыпучих
сред, химически неагрессивных, а также агрессивных, не разрушающих защитную
арматуру в различных отраслях промышленности.
Применяются в составе интеллектуальных датчиков температуры ZET 7021
TermoTR-485 и ZET7121 TermoTR-CAN.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Диапазон температур |
°С
|
-50...200
|
|
*Диапазон зависит от типа и вида исполнения.
Более подробно см. ниже |

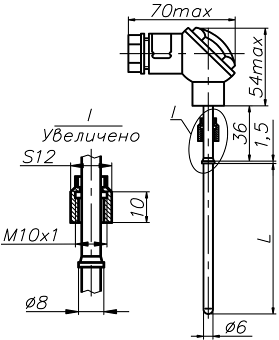

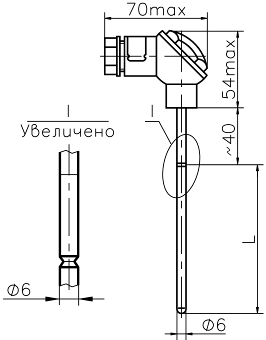

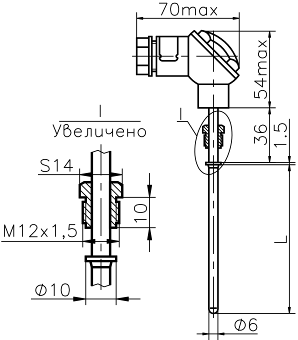

ГАБАРИТЫ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ
При заказе термопреобразователя сопротивления
необходимо указать: тип и вид исполнения, НСХ,
класс допуска и монтажную длину датчика.
Например:
|
ТПТ-15-1,
ТМТ-15-1
|
ТПТ-15-2,
ТМТ-15-2
|
ТПТ-15-3,
ТМТ-15-3
|
ОСОБЕННОСТИ
№ в реестре СИ РФ:
- Термометры из платины технические ТПТ-15 -
№39144-08;
- Термометры из меди технические ТМТ-15 -
№40416-09.

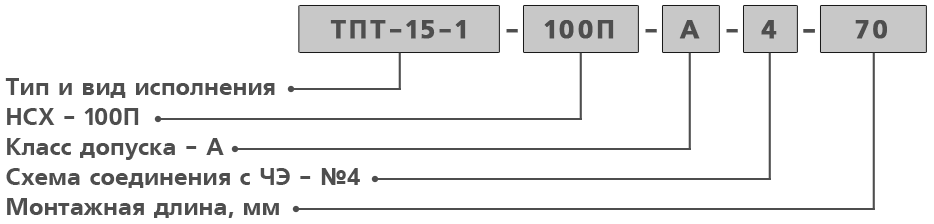

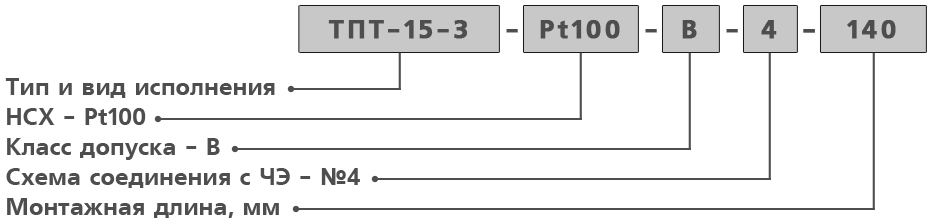

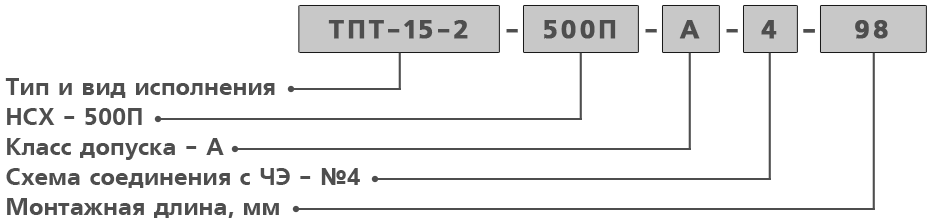

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ
При заказе термопреобразователи сопротивления в комментариях к
заказу необходимо указать: тип и вид исполнения, НСХ, класс
допуска, схему соединения, тип и длину подводящего кабеля.
Например:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСОПРОТИВЛЕНИЙ ТПТ-15 И ТМТ-15
|
Тип и вид исполнения
|
Материал
|
Степень защиты от пыли и
влаги
|
Время термической реакции, с
|
Условное давление, МПа
|
|
Защитная арматура
|
Головка
|
|
ТПТ-15-1
|
12Х18Н10Т
|
полиамид
|
IP65
|
10
|
6,3
|
|
ТМТ-15-1
|
|
ТПТ-15-2
|
12Х18Н10Т
|
полиамид
|
IP65
|
10
|
6,3
|
|
ТМТ-15-2
|
|
ТПТ-15-3
|
12Х18Н10Т
|
полиамид
|
IP65
|
10
|
0,4
|
|
ТМТ-15-3
|
БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТПТ-15
|
Тип и вид исполнения
|
НСХ
|
Класс
|
Диапазон температур, °С
|
Схема соединения, №
|
Диаметр монтажной части d, мм
|
Длина монтажной части L, мм
|
|
ТПТ-15-1
ТПТ-15-2
|
50П, 100П, 500П*, Pt100, Pt500,
Pt1000
|
АА, А
|
-50...200
|
3
|
6
|
70, 98, 133, 223
|
|
В
|
-50...200
|
2, 3
|
|
ТПТ-15-3
|
50П, 100П, 500П*, Pt100, Pt500,
Pt1000
|
АА, А
|
-50...200
|
3
|
6
|
70, 100, 140, 180
|
|
В
|
-50...200
|
2, 3
|
|
* для термометров с НСХ 500П
длина монтажной части не менее
98 мм
|
БАЗОВЫЕ ВАРИАНТЫ ИСПОЛНЕНИЯ ТМТ-15
|
Тип и вид исполнения
|
НСХ
|
Класс
|
Диапазон температур, °С
|
Схема соединения, №
|
Диаметр монтажной части d, мм
|
Длина монтажной части L, мм
|
|
ТМТ-15-1
ТМТ-15-2
|
50М, 100М
|
А
|
-50...120
|
3
|
6
|
70, 98, 133, 223
|
|
В, С
|
-50...200
|
2, 3
|
Масса термометров от 0,11 до 0,13 кг в зависимости от длины
монтажной части.
Минимальная глубина погружения термометров:
- не менее длины монтажной части при ее длине до
98 мм
- 98 мм для остальных длин монтажной части.
Длина монтажной части термометров может быть по согласованию
иной, но не менее 98 мм для НСХ 500П и не менее минимальной
монтажной длины конкретного типа термометров для остальных НСХ.
|
