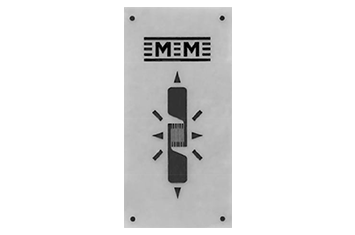

Тензорезисторы 0.38DJ
ОПИСАНИЕ:
Тензорезисторы подключаются по мостовой,
полумостовой или четверть мостовой схеме в
зависимости от задачи: измерение силы,
относительного перемещения, растяжения, сжатия,
крутящего момента, давления и т.д. В разделе
Формирование тензометрических мостовых схем
рассмотрены схемы подключения с возможностью
исключения различных факторов, влияющих на
измерения, например, влияние температуры.
Мостовые схемы подключаются к тензометрической
станции ZET017-T8, питание схемы осуществляется
от встроенного генератора тензостанции,
измерения проводятся с помощью поставляемого с
тензостанцией ПО ZETLAB TENZO, которое позволяет
не только получать значения величины воздействия
на объект измерений, но и строить
параметрические зависимости измеряемых величин,
проводить мониторинг параметров процессов,
осуществлять автоматическое управление и
регулирование и т.д.
Тензорезисторы, подключенные к измерительным
модулям ZET 7010 Tensometer-485 (статические
измерения), ZET 7110 Tensometer-CAN(статические
измерения) и ZET 7111 Tensometer-CAN(динамические
измерения) образуют интеллектуальные
тензодатчики. Интеллектуальные тензодатчики (тензорезистор)
передают с выхода непосредственно значение
измеряемой величины, что избавляет пользователя
от необходимости настройки измерительного канала
и обработки данных. Питание тензометрической
схемы осуществляется от измерительного модуля.
ОСОБЕННОСТИ
|
Тензорезистор
|
Обозначение
|
Сопротивление, Ом
|
Опции
|
|
0.38DJ
|
МТ-EA-XX-0.38DJ-120
|
120±0,3%
|
L, LE
|
|
МТ-EP-08-0.38DJ-120
|
120±0,3%
|
|
Вместо обозначения ХХ вставить код
температурной самотермокомпенсации S-T-C: 00, 03, 05, 06,
09, 13, 15, 18, 30, 50.
ТИПЫ ТЕНЗОРЕЗИСТОРОВ EA И EP
|
Тип
|
Описание
|
Диапазон упругой деформации
относительно длины решетки, %
|
Диапазон температур, °С
|
|
ЕА
|
Фольговый константан в
комбинации с прочной,
пластичной, полиимидной
подложкой
|
± 3
|
От минус 75 до 175
|
|
ЕР
|
Специальный отожженный
константановый сплав с прочной,
высокоэластичной полиимидной
подложкой
|
± 10
|
От минус 75 до 205
|
Подробнее см таблицу основных
характеристик типов тензорезисторов
ОПЦИИ
- E: покрытые полиимидом с непокрытыми печатными
площадками под пайку
- SE: покрытые полиимидом с покрытыми припоем
печатными площадками под пайку
- L: подсоединенными гибкими выводами
- LE: покрытые полиимидом с подсоединенными
гибкими выводами
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Тип |
|
ЕА, ЕР
|
|
Сопротивление |
Ом
|
120±0,3%
|
|
Опции |
|
L, LE
|
|
Длина решетки |
мм
|
0,38
|
|
Диапазон упругой деформации относительно длины
решетки |
%
|
±3, ±10
|
|
Диапазон температур |
°C
|
-75 ... +175(205)
|
|
Общая длина |
мм
|
2,54
|
|
Ширина решетки |
мм
|
м
|
|
Общая ширина |
мм
|
0,51
|
|
Длина подложки |
мм
|
5,8
|
|
Ширина подложки |
мм
|
3,0
|
|
