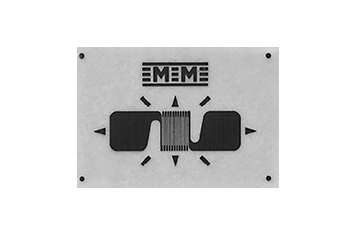

Тензорезисторы 0.79EC
ОПИСАНИЕ:
Тензорезисторы подключаются по мостовой, полумостовой или четверть мостовой
схеме в зависимости от задачи: измерение силы, относительного перемещения,
растяжения, сжатия, крутящего момента, давления и т.д. В разделе Формирование
тензометрических мостовых схем рассмотрены схемы подключения с возможностью
исключения различных факторов, влияющих на измерения, например, влияние
температуры.
Мостовые схемы подключаются к тензометрической станции ZET017-T8, питание схемы
осуществляется от встроенного генератора тензостанции, измерения проводятся с
помощью поставляемого с тензостанцией ПО ZETLAB TENZO, которое позволяет не
только получать значения величины воздействия на объект измерений, но и строить
параметрические зависимости измеряемых величин, проводить мониторинг параметров
процессов, осуществлять автоматическое управление и регулирование и т.д.
Тензорезисторы, подключенные к измерительным модулям ZET 7010
Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN(статические
измерения) и ZET 7111 Tensometer-CAN(динамические измерения) образуют
интеллектуальные тензодатчики. Интеллектуальные тензодатчики (тензорезистор)
передают с выхода непосредственно значение измеряемой величины, что избавляет
пользователя от необходимости настройки измерительного канала и обработки
данных. Питание тензометрической схемы осуществляется от измерительного модуля.
| Параметр |
Ед. измерения |
Значение |
|
| Тип |
|
EA, EP
|
| Сопротивление |
Ом
|
120(350)±0,2%
|
| Опции |
|
E, SE, L, LE
|
| Длина решетки |
мм
|
0,79
|
| Диапазон упругой
деформации
относительно
длины решетки |
%
|
±3, ±10
|
| Общая длина |
мм
|
1,07
|
| Ширина решетки |
мм
|
0,81
|
| Общая ширина |
мм
|
3,56
|
| Длина подложки |
мм
|
4,3
|
| Ширина подложки |
мм
|
5,8
|
| Диапазон
температур |
|
-75 ...
+175(205)
|
ОСОБЕННОСТИ
|
Тензорезистор
|
Обозначение
|
Сопротивление, Ом
|
Опции
|
|
0.79EC
|
МТ-EA-XX-0.79EC-12
|
120±0,2%
|
E, SE, L, LE
|
|
МТ-EA-XX-0.79EC-350
|
350±0,2%
|
E, SE, L, LE
|
|
МТ-EP-08-0.79EC-120
|
120±0,2%
|
|
Вместо обозначения ХХ вставить код
температурной самотермокомпенсации S-T-C: 00, 03, 05, 06,
09, 13, 15, 18, 30, 50.
ТИПЫ ТЕНЗОРЕЗИСТОРОВ EA И EP
|
Тип
|
Описание
|
Диапазон упругой деформации
относительно длины решетки, %
|
Диапазон температур, °С
|
|
ЕА
|
Фольговый константан в
комбинации с прочной,
пластичной, полиимидной
подложкой
|
± 3
|
От минус 75 до 175
|
|
ЕР
|
Специальный отожженный
константановый сплав с прочной,
высокоэластичной полиимидной
подложкой
|
± 10
|
От минус 75 до 205
|
Подробнее см таблицу основных
характеристик типов тензорезисторов
ОПЦИИ
- E: покрытые полиимидом с непокрытыми печатными
площадками под пайку
- SE: покрытые полиимидом с покрытыми припоем
печатными площадками под пайку
- L: подсоединенными гибкими выводами
- LE: покрытые полиимидом с подсоединенными
гибкими выводами
|
