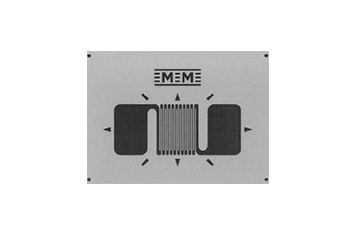

Тензорезисторы 1.57ED
ОПИСАНИЕ:
Тензорезисторы подключаются по мостовой, полумостовой или четверть мостовой
схеме в зависимости от задачи: измерение силы, относительного перемещения,
растяжения, сжатия, крутящего момента, давления и т.д. В разделе Формирование
тензометрических мостовых схем рассмотрены схемы подключения с возможностью
исключения различных факторов, влияющих на измерения, например, влияние
температуры.
Мостовые схемы подключаются к тензометрической станции ZET017-T8,
питание схемы осуществляется от встроенного генератора тензостанции, измерения
проводятся с помощью поставляемого с тензостанцией ПО ZETLAB TENZO, которое
позволяет не только получать значения величины воздействия на объект измерений,
но и строить параметрические зависимости измеряемых величин, проводить
мониторинг параметров процессов, осуществлять автоматическое управление и
регулирование и т.д.
Тензорезисторы, подключенные к измерительным модулям ZET
7010 Tensometer-485 (статические измерения), ZET
7110 Tensometer-CAN(статические измерения) и ZET
7111 Tensometer-CAN(динамические измерения) образуют интеллектуальные
тензодатчики. Интеллектуальные тензодатчики (тензорезистор) передают с выхода
непосредственно значение измеряемой величины, что избавляет пользователя от
необходимости настройки измерительного канала и обработки данных. Питание
тензометрической схемы осуществляется от измерительного модуля.
| Параметр |
Ед. измерения |
Значение |
|
| Тип |
|
EA, EP
|
| Сопротивление |
Ом
|
120±0,15%
|
| Опции |
|
E, L, LE
|
| Длина решетки |
мм
|
1,57
|
| Диапазон упругой
деформации
относительно
длины решетки |
%
|
±3, ±10
|
| Диапазон
температур |
°C
|
-75 ...
+175(205)
|
| Общая длина |
мм
|
1,93
|
| Ширина решетки |
мм
|
1,57
|
| Общая ширина |
мм
|
4,83
|
| Длина подложки |
мм
|
5,3
|
| Ширина подложки |
мм
|
7,4
|
ОСОБЕННОСТИ
|
Тензорезистор
|
Обозначение
|
Сопротивление, Ом
|
Опции
|
|
1.57ED
|
МТ-EA-XX-1.57ED-120
|
120±0,15%
|
E, L, LE
|
|
МТ-EP-08-1.57ED-120
|
120±0,15%
|
|
Вместо обозначения ХХ вставить код
температурной самотермокомпенсации S-T-C: 00, 03, 05, 06,
09, 13, 15, 18, 30, 50.
ТИПЫ ТЕНЗОРЕЗИСТОРОВ EA И EP
|
Тип
|
Описание
|
Диапазон упругой деформации
относительно длины решетки, %
|
Диапазон температур, °С
|
|
ЕА
|
Фольговый константан в
комбинации с прочной,
пластичной, полиимидной
подложкой
|
± 3
|
От минус 75 до 175
|
|
ЕР
|
Специальный отожженный
константановый сплав с прочной,
высокоэластичной полиимидной
подложкой
|
± 10
|
От минус 75 до 205
|
Подробнее см таблицу основных
характеристик типов тензорезисторов
ОПЦИИ
- E: покрытые полиимидом с непокрытыми печатными
площадками под пайку
- L: подсоединенными гибкими выводами
- LE: покрытые полиимидом с подсоединенными
гибкими выводами
|
