3.18RE Тензорезисторы / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
3.18RE

Тип:
Тензорезисторы

ТУ:


Краткое тех. описание:


Цена 3.18RE:
Уточняйте по телефону или через обратную связь.

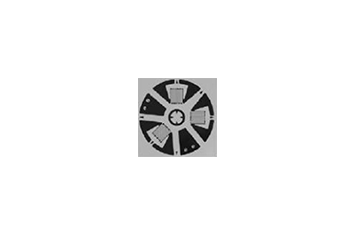

Тензорезисторы 3.18RE

3.18RE

ОПИСАНИЕ:
  • Наиболее часто используемый образец RE для измерения остаточного напряжения в цепях общего назначения. Увеличенная версия 1.57RE.

Тензорезисторы подключаются по мостовой, полумостовой или четверть мостовой схеме в зависимости от задачи: измерение силы, относительного перемещения, растяжения, сжатия, крутящего момента, давления и т.д. В разделе Формирование тензометрических мостовых схем рассмотрены схемы подключения с возможностью исключения различных факторов, влияющих на измерения, например, влияние температуры.

Мостовые схемы подключаются к тензометрической станции ZET017-T8, питание схемы осуществляется от встроенного генератора тензостанции, измерения проводятся с помощью поставляемого с тензостанцией ПО ZETLAB TENZO, которое позволяет не только получать значения величины воздействия на объект измерений, но и строить параметрические зависимости измеряемых величин, проводить мониторинг параметров процессов, осуществлять автоматическое управление и регулирование и т.д.

Тензорезисторы, подключенные к измерительным модулям ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN(статические измерения) и ZET 7111 Tensometer-CAN(динамические измерения) образуют интеллектуальные тензодатчики. Интеллектуальные тензодатчики (тензорезистор) передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание тензометрической схемы осуществляется от измерительного модуля.

Параметр Ед. измерения Значение
Тип

EA

Сопротивление

Ом

120±0,2(0,4)%

Опции

SE

Длина решетки

мм

3,18

Диапазон упругой деформации относительно длины решетки

%

±3

Диапазон температур

°C

-75 ... +175

Диаметр расположения решеток

мм

5,46

Диаметр отверстия минимальный

мм

3,81

Диаметр отверстия максимальный

мм

8,51

Длина подложки

мм

9,1

Ширина подложки

мм

10,9

ОСОБЕННОСТИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕНЗОРЕЗИСТОРА

Тензорезистор

Обозначение

Сопротивление, Ом

Опции

3.18TM

МТ-EA-XX-3.18TM-120

120±0,4%

SE

МТ-EP-08-3.18TM-120

120±0,2%


Вместо обозначения ХХ вставить код температурной самотермокомпенсации S-T-C: 00, 03, 05, 06, 09, 13, 15, 18, 30, 50.

ТИПЫ ТЕНЗОРЕЗИСТОРОВ EA И EP

Тип

Описание

Диапазон упругой деформации относительно длины решетки, %

Диапазон температур, °С

ЕА

Фольговый константан в комбинации с прочной, пластичной, полиимидной подложкой

± 3

От минус 75 до 175

ЕР

Специальный отожженный константановый сплав с прочной, высокоэластичной полиимидной подложкой

± 10

От минус 75 до 205


Подробнее см таблицу основных характеристик типов тензорезисторов

ОПЦИИ
  • SE: покрытые полиимидом с покрытыми припоем печатными площадками под пайку
