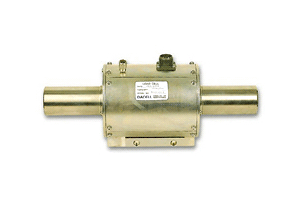

Датчик крутящего момента TRA
ОПИСАНИЕ:
-
контактный датчик для измерения крутящего момента на
продолжительно вращающихся элементах;
-
номинальный диапазон: 1 - 300 кгс*м;
-
номинальный выходной сигнал: 1.5 мВ/В.
Модель TRA может
измерять момент на продолжительно вращающихся элементах. Платинированные
контакты обеспечивают стабильность и точность измерений. Эта модель наиболее
подходит для индустриальных измерений, в частности, при испытании двигателей и
трансмиссий автомобилей.
Датчики крутящего момента TRAнапрямую
подключаются к тензометрической станции ZET 017-T8. С тензостанцией поставляется
программное обеспечение ZETLAB, позволяющее проводить измерение и анализ
параметров сигналов, строить осциллограммы и графики зависимостей, и т.д.
Питание датчиков крутящего момента осуществляется от встроенного генератора
тензостанции, параметры питания задаются в программе Генератор
сигналов.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Технические характеристики
|
|
|
|
Номинальный диапазон (н.д.) |
|
1 кгс*м – 300 кгс*м
|
|
Номинальный выходной сигнал (н.с.) |
|
1,5 мВ/В
|
|
Номинальный выходной сигнал (н.с.) для 1-5 кгс*м |
|
1 мВ/В
|
|
Нелинейность (от н.с.) |
%
|
0,3
|
|
Гистерезис (от н.с.) |
%
|
0,2
|
|
Повторяемость (от н.с.) |
%
|
0,3
|
|
Температурный диапазон |
°C
|
0...+60
|
|
Температурный коэффициент для выходного синала
(от н.д./10°С) |
%
|
0,3
|
|
Температурный дрейф баланса нуля (от н.с./10°С) |
%
|
0,2
|
|
Сопротивление |
Ом
|
350 ± 1%
|
|
Рекомендованное питание |
В
|
10 (постоянный ток)
|
|
Допустимая перегрузка (от н.д.) |
%
|
120
|
|
Кабель |
|
Ø 7 мм, 4 жилы, 3 м
|
СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TRA
Датчик крутящего момента TRA подключается
к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход
разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет
выход питания (управляемый генератор) и дифференциальный вход. Выходом
генератора запитывается тензомост, а с помощью дифференциального входа снимается
напряжение разбаланса. Такое подключение называется четырехпроводным. Для
увеличения точности измерений можно использовать запитку переменным напряжением,
или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах
подключения датчиков к тензометрической станции.
|
