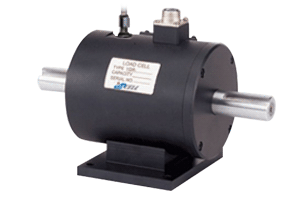

Датчик крутящего момента TRB
ОПИСАНИЕ:
-
контактный датчик для измерения крутящего момента на
продолжительно вращающихся элементах;
-
номинальный диапазон: 1 - 2 000 кгс*м;
-
номинальный выходной сигнал 1.5 мВ/В.
Датчик крутящего момента TRВ может измерять момент на продолжительно
вращающихся элементах. Платинированные контакты обеспечивают стабильность и
точность измерений. Эта модель наиболее подходит для индустриальных измерений, в
частности, при испытании двигателей и трансмиссий автомобилей. Опционно TRB может
быть оснащен интегрированным датчиком частоты вращения индуктивного типа.
Датчики крутящего момента TRВ-1К напрямую
подключаются к тензометрической станции ZET 017-T8. С тензостанцией поставляется
программное обеспечение ZETLAB, позволяющее проводить фильтрацию и другую
обработку сигналов, анализ сигналов, измерение электрических параметров
сигналов, а также строить графики зависимостей и осциллограммы как исходных
данных, так и обработанных сигналов. Питание датчиков крутящего момента
осуществляется от встроенного генератора тензостанции, параметры питания
задаются в программе Генератор
сигналов.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Технические характеристики
|
|
|
|
Номинальный диапазон (н.д.) |
|
1 кгс*м - 2000 кгс*м
|
|
Номинальный выходной сигнал (н.с.) |
|
1 мВ/В ± 1%
|
|
Нелинейность (от н.с.) |
%
|
0,3
|
|
Гистерезис (от н.с.) |
%
|
0,2
|
|
Повторяемость (от н.с.) |
%
|
0,3
|
|
Температурный коэффициент для выходного синала
(от н.д./10°С) |
%
|
0,3
|
|
Температурный дрейф баланса нуля (от н.с./10°С) |
%
|
0,2
|
|
Сопротивление |
Ом
|
350 ± 1%
|
|
Сопротивление изоляции |
МОм
|
200
|
|
Рекомендованное питание |
В
|
10 (постоянный ток)
|
|
Допустимая перегрузка (от н.д.) |
%
|
120
|
|
Кабель |
|
Ø 7 мм, 4 жилы
|
|
Длина кабеля |
м
|
3
|
СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TRB
Датчик крутящего момента TRВ подключается
к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход
разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет
выход питания (управляемый генератор) и дифференциальный вход. Выходом
генератора запитывается тензомост, а с помощью дифференциального входа снимается
напряжение разбаланса. Такое подключение называется четырехпроводным. Для
увеличения точности измерений можно использовать запитку переменным напряжением,
или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах
подключения датчиков к тензометрической станции.
|
