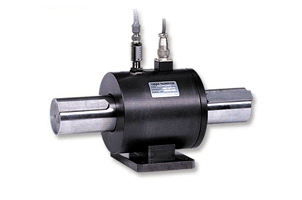

Датчик крутящего момента TRС
ОПИСАНИЕ:
-
бесконтактный датчик для измерения крутящего момента и частоты
вращения при высокой частоте вращения;
-
номинальный диапазон: 1 - 2 000 кгс*м;
-
номинальный выходной сигнал 1,3 мВ/В.
Датчик крутящего момента TRС разработан
для приложений, требующих высокой частоты вращения. Бесконтактная конструкция
делает датчик долговечным и простым в обслуживании. Эта модель наиболее подходит
для индустриальных измерений, в частности, при испытании в авиапромышленности.
Как опция, предусмотрена поставка датчика с интегрированным датчиком частоты
вращения индуктивного тока.
Датчики крутящего момента TRСнапрямую
подключаются к тензометрической станции ZET 017-T8. С тензостанцией поставляется
программное обеспечение ZETLAB, позволяющее проводить измерение и анализ
параметров сигналов, строить осциллограммы и графики зависимостей, и т.д.
Питание датчиков крутящего момента осуществляется от встроенного генератора
тензостанции, параметры питания задаются в программе Генератор
сигналов.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Технические характеристики
|
|
|
|
Номинальный диапазон (н.д.) |
|
1 кгс*м - 2000 кгс*м
|
|
Номинальный выходной сигнал (н.с.) |
|
1,3 мВ/В
|
|
Нелинейность (от н.с.) |
%
|
0,5
|
|
Гистерезис (от н.с.) |
%
|
0,5
|
|
Повторяемость (от н.с.) |
%
|
0,5
|
|
Температурный диапазон |
°C
|
0...+60
|
|
Температурный коэффициент для выходного синала
(от н.д./10°С) |
%
|
0,3
|
|
Температурный дрейф баланса нуля (от н.с./10°С) |
%
|
0,2
|
|
Сопротивление |
Ом
|
350 ± 1%
|
|
Рекомендованное питание |
В
|
2 (переменный ток)
|
|
Допустимая перегрузка (от н.д.) |
%
|
120
|
|
Кабель |
|
Ø10 мм, 4 жилы в экране
|
|
Длина кабеля |
м
|
5
|
СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TRC
Датчик крутящего момента TRC подключается
к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход
разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет
выход питания (управляемый генератор) и дифференциальный вход. Выходом
генератора запитывается тензомост, а с помощью дифференциального входа снимается
напряжение разбаланса. Такое подключение называется четырехпроводным. Для
увеличения точности измерений можно использовать запитку переменным напряжением,
или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах
подключения датчиков к тензометрической станции.
|
